150/3 (10.500 Gs)

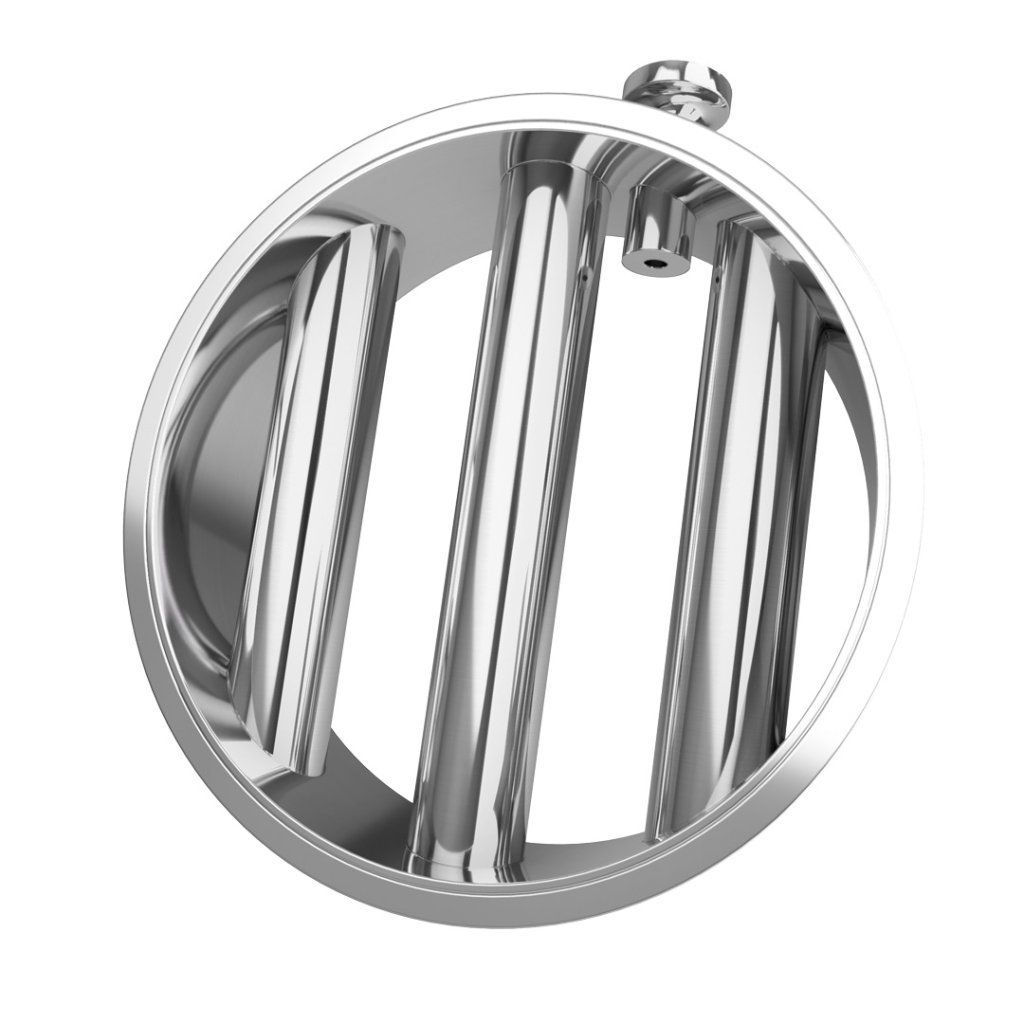

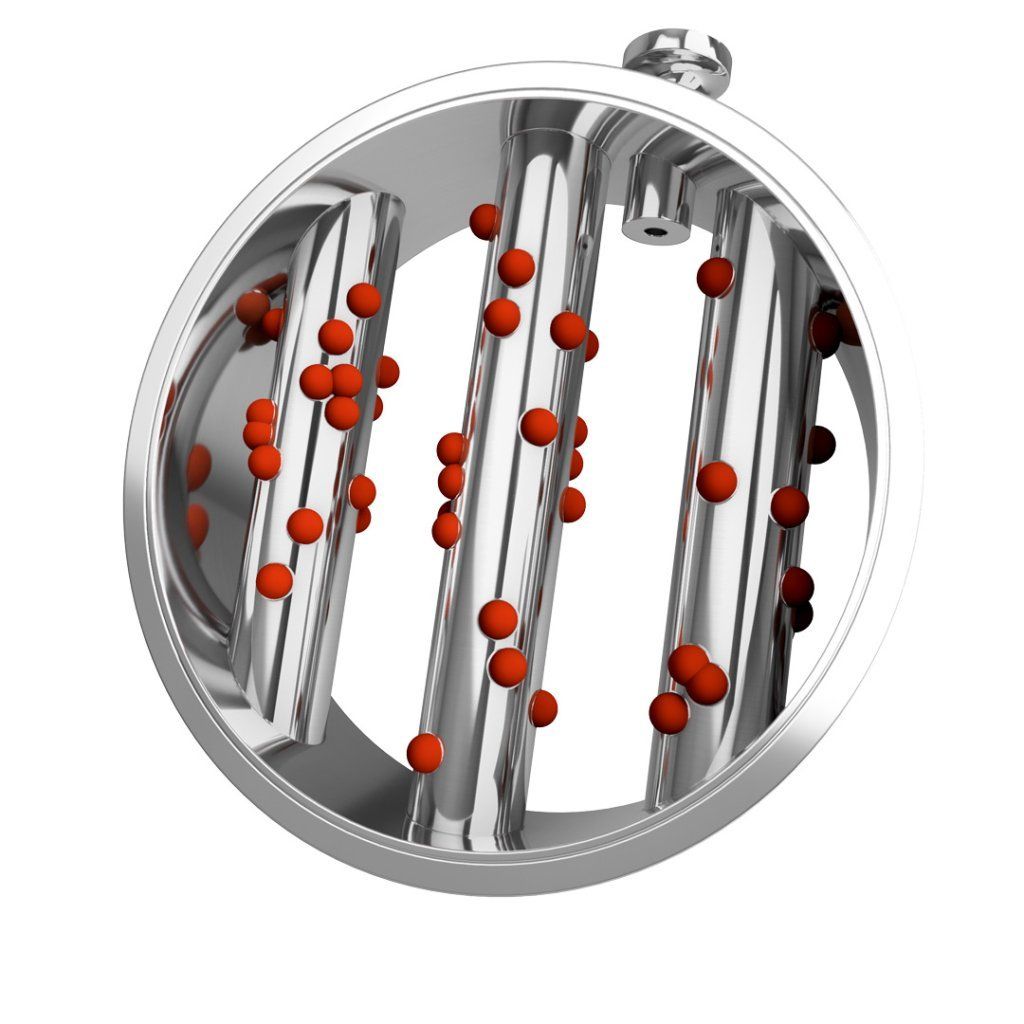

Magnetyczny ruszt, przeznaczony wyłącznie do zastosowań przemysłowych, zapewnia doskonałe oczyszczenie suchych mieszanek z zanieczyszczeń ferromagnetycznych (przez zanieczyszczenia ferromagnetyczne rozumiemy w pełni magnetyczne metale, takie jak żelazo, nikiel, kobalt oraz stopy zawierające żelazo, nie zaś materiały paramagnetyczne, słabo magnetyczne).

Dla prawidłowego działania oczyszczane mieszanki (materiał, który przesypuje się przez magnetyczny ruszt) muszą być:

• jednorodne,
• suche o dobrych właściwościach sypkich, aby nie dochodziło do zatykania rusztu magnetycznego (patrz niżej).

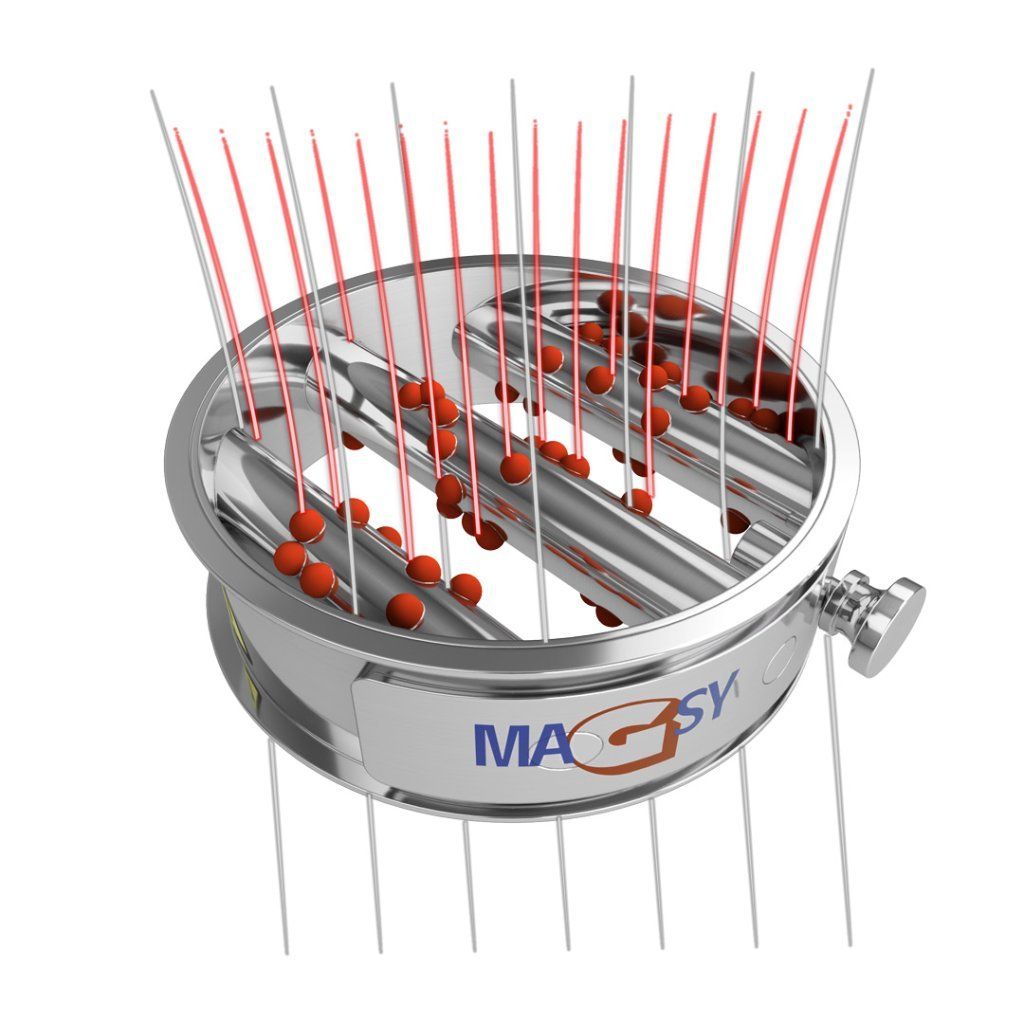

Magnetyczny ruszt nadaje się wyłącznie do zastosowań nieciągłych (podczas ręcznego czyszczenia magnetycznego rusztu należy zatrzymać przepływ oczyszczanego materiału). Montuje się go wyłącznie w pionowych rurach; rura musi być pozioma. (Jeżeli nie jest możliwy montaż pionowy, nie używaj tego produktu i skontaktuj się z nami w celu dobrania innego rusztu magnetycznego (separatora magnetycznego) lub potwierdzenia przydatności jego zastosowania), np. w przemyśle spożywczym i chemicznym, w rolnictwie, w przemyśle przetwórstwa odpadów oraz w produkcji materiałów budowlanych – lista odpowiednich materiałów znajduje się poniżej.

Magnetyczny ruszt stosuje się jako wstępny etap ochrony urządzeń, aby ferromagnetyczne zanieczyszczenia metalowe nie dostały się do maszyn, które mogłyby ulec uszkodzeniu, np. noże młynów, rozdrabniacze, dysze linii regranulacji i granulacji, dysze wtryskarek, wytłaczarki, prasy, urządzenia do mielenia, sita drobne, ceramiczne prasy, prasy szklarskie itp. Może być również użyty do oczyszczenia mieszanki do maksymalnej czystości, umieszczając ruszt na końcu procesu produkcyjnego tuż przed pakowaniem lub wysyłką, aby zapobiec dalszemu zanieczyszczeniu materiału metalem ferromagnetycznym podczas kolejnych operacji w zakładzie produkcyjnym. W takim przypadku zakłada się natychmiastowe zamknięcie oczyszczanego materiału w zamykanych opakowaniach lub innych szczelnych pojemnikach. Dzięki starannie skonstruowanemu obwodowi magnetycznemu uzyskuje się wysoką skuteczność wychwytywania zanieczyszczeń ferromagnetycznych (prosimy o dokładne zapoznanie się z opisem, jakie zanieczyszczenia metalowe ferromagnetyczne może wychwycić ten ruszt magnetyczny).

Frakcja (rozmiar) oczyszczanego materiału może wynosić maksymalnie 3 mm (3×3×3 mm), o regularnym kształcie; materiał musi być dobrze sypki, suchy, nieklejący i bez grudek, aby nie dochodziło do zatykania rusztu magnetycznego. Przez materiał dobrze sypki rozumie się materiał, który samoczynnie się nie zlepia (nie tworzy brył), nie blokuje swobodnego przesypywania przez ruszt. Przykładem materiałów, które źle się przesypują, są materiały wilgotne, tłuste, ale także pozornie suche i dobrze sypkie, jak bardzo drobno mielona mąka lub bardzo drobno zmielone skrobie.

Materiały, które rekomendujemy i które naszym zdaniem nadają się do przesypywania przez ten ruszt, podajemy poniżej (z zastrzeżeniem maksymalnej frakcji/ziarnistości). Jeśli materiał, z którego chcesz usuwać zanieczyszczenia metalowe ferromagnetyczne, nie znajduje się na liście, nie używaj tego produktu i skontaktuj się z nami w celu uzyskania rekomendacji innego separatora magnetycznego/rusztu lub potwierdzenia przydatności jego zastosowania.

Lista materiałów odpowiednich do separacji magnetycznej przy użyciu rusztu magnetycznego:

• cukier kryształ
• cukier puder (uwaga na zatykanie materiałem, zaleca się sypać powoli i równomiernie rozłożyć po całej powierzchni rusztu)
• różne rodzaje płatków śniadaniowych
• soczewica (przy częstym używaniu dużych ilości soczewicy istnieje ryzyko ścierania osłon rur)
• rozdrobnione ziarna kakao
• rozdrobnione butelki PET (uwaga na zatykanie materiałem; zaleca się sypać powoli i równomiernie, lepiej dla mniejszych ilości)
• regranulat gumowy
• rozdrobniona guma
• nasiona chili
• pasze dla zwierząt, dobrze sypkie, charakter podobny do mąki, do frakcji maks. 3 mm, nieabrazjne
• mąka kokosowa
• kakao
• mąka (uwaga na zatykanie materiałem, zaleca się sypać powoli i równomiernie)
• mak (tylko nasiona maku, nie całe makówki)
• mielona kukurydza
• mączka kostno-mięsna
• proszek matcha
• budyń (ryzyko zlepień, sypać powoli i równomiernie)
• granulaty i regranulaty plastiku
• rozdrobniony plastik
• popiół (nie gorący, lecz schłodzony do temperatury pracy rusztu)
• sypkie mieszanki spożywcze nieabrazjne
• mleko w proszku
• suszona czekolada
• suszony kokos
• suszone zioła
• suszone przyprawy (drobno mielone lub bardzo drobno rozdrobnione)
• suszone zupy instant
• suszona serwatka (uwaga na zatykanie materiałem, sypać powoli i równomiernie)
• sezam
• szkło lub materiały szklane (uwaga na zwiększoną abrazyjność i ryzyko uszkodzenia osłon rur)
• sól (możliwa krótsza żywotność w zależności od częstotliwości użycia)
• sypkie skrobie, np. kukurydziany
• materiały budowlane (dobrze sypkie i nieabrazjne)
• perły tapioki

Ponownie podkreślamy, że materiały muszą być suche, dobrze sypkie (nie tworzące brył), nieabrazjne i o regularnej granulacji do 3 mm (3×3×3 mm). Przepustowość zależy od materiału i nie da się jej określić uniwersalnie. W razie wątpliwości nie używaj tego rusztu, skontaktuj się z naszym działem techniczno-handlowym w celu rekomendacji innego separatora magnetycznego lub zatwierdzenia zastosowania tego typu.

Ściana osłonowa rury jest bardzo cienka, aby uzyskać wysoką indukcję magnetyczną (siłę magnetyczną) i siłę odrywania na jej powierzchni. Prosimy więc rozważyć wysokość, z której materiał będzie sypany na ruszt – nie może przekraczać 1 m. To jest jednak indywidualne dla każdego materiału. Sypanie z większej wysokości może spowodować odkształcenie lub przebicie osłon rur i uszkodzenie produktu.

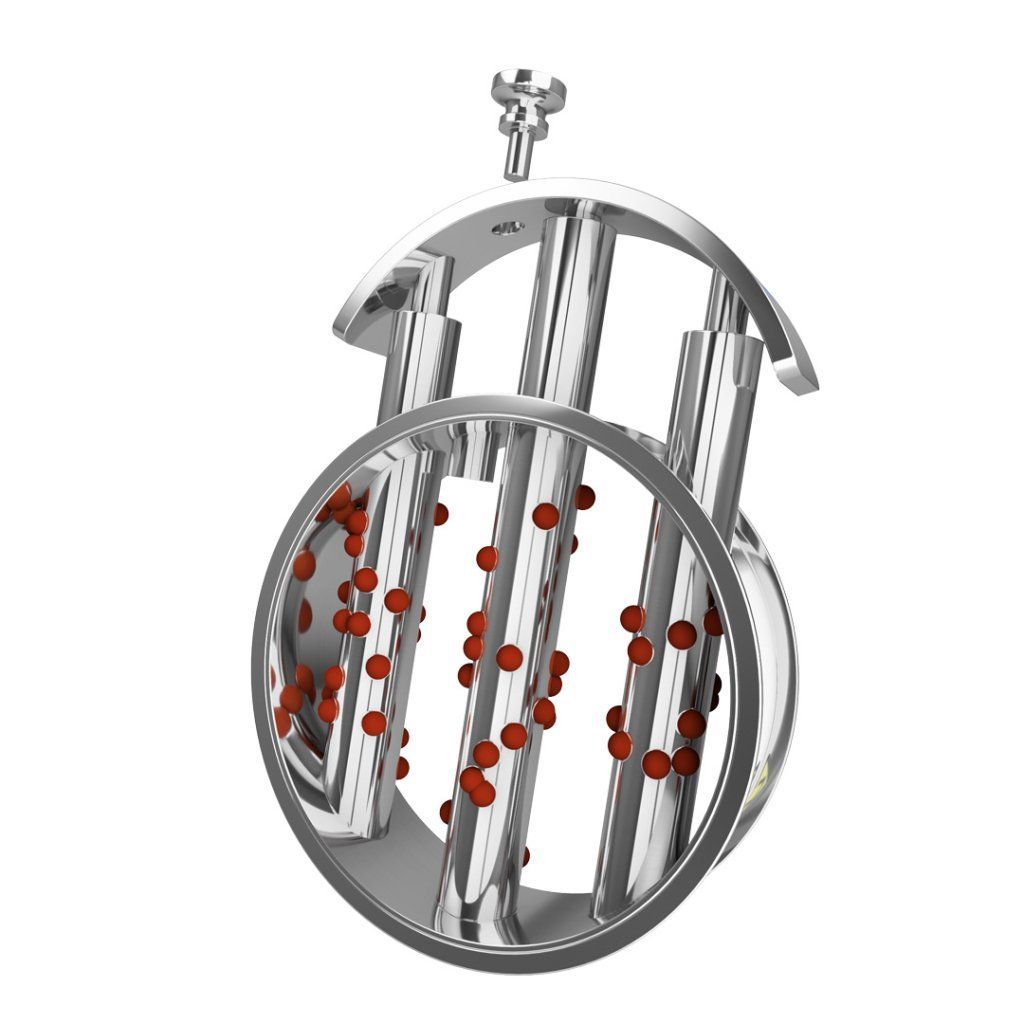

Ruszt wychwytuje cząstki metalowe ferromagnetyczne od 1 µm (niewidoczny magnetyczny pył) do 3 mm (3×3×3 mm), co jest maksymalną dopuszczalną frakcją. W wyjątkowych przypadkach ruszt może wychwycić większe przedmioty do 5 mm (5×5×5 mm), ale przewiduje się ich występowanie maksymalnie w 1% całkowitej godzinowej wydajności materiału.

Jeżeli nie możesz zapewnić:

• braku większych cząstek niż 3 mm (3×3×3 mm),
• ilości większych ferromagnetycznych cząstek (do 5 mm) <1% w godzinowej wydajności,
• minimalnej ilości drobnego pyłu metalowego w materiale,

nie używaj tego rusztu i skontaktuj się z naszym działem techniczno-handlowym.

Ruszt jest skonstruowany tak, aby wychwycić jak najwięcej zanieczyszczeń ferromagnetycznych, ale skuteczność zależy od ilości tych zanieczyszczeń w materiale. Nie można gwarantować 100% wychwycenia. Należy wziąć pod uwagę specyfikę technologii i wydajności. W razie potrzeby stosuje się dodatkowe separatory magnetyczne.

Jeśli montujesz ruszt w własnej konstrukcji (pudełko, lejek, zsyp…), upewnij się, że nie jest wykonana z materiału magnetycznego – grozi to wypadkiem i znacznym osłabieniem siły magnetycznej. Konstrukcje muszą być wykonane z materiałów niemagnetycznych. Minimalna odległość od konstrukcji metalowych (magnetycznych) to 200 mm.

Ruszt można umieścić w lejkach lub w systemach rurowych za pomocą systemu Jacob. Uszczelnienia i uchwyty Jacob nie są częścią dostawy.

Nie używać do separacji stali nierdzewnej (nawet jeśli wydaje się magnetyczna/paramagnetyczna).

Ruszt nie służy do separacji kolorowych metali niemagnetycznych ani elementów zawierających metal ferromagnetyczny (np. plastikowe części z resztkami metalu). W takim przypadku skontaktuj się z naszymi ekspertami w dziedzinie separacji magnetycznej.

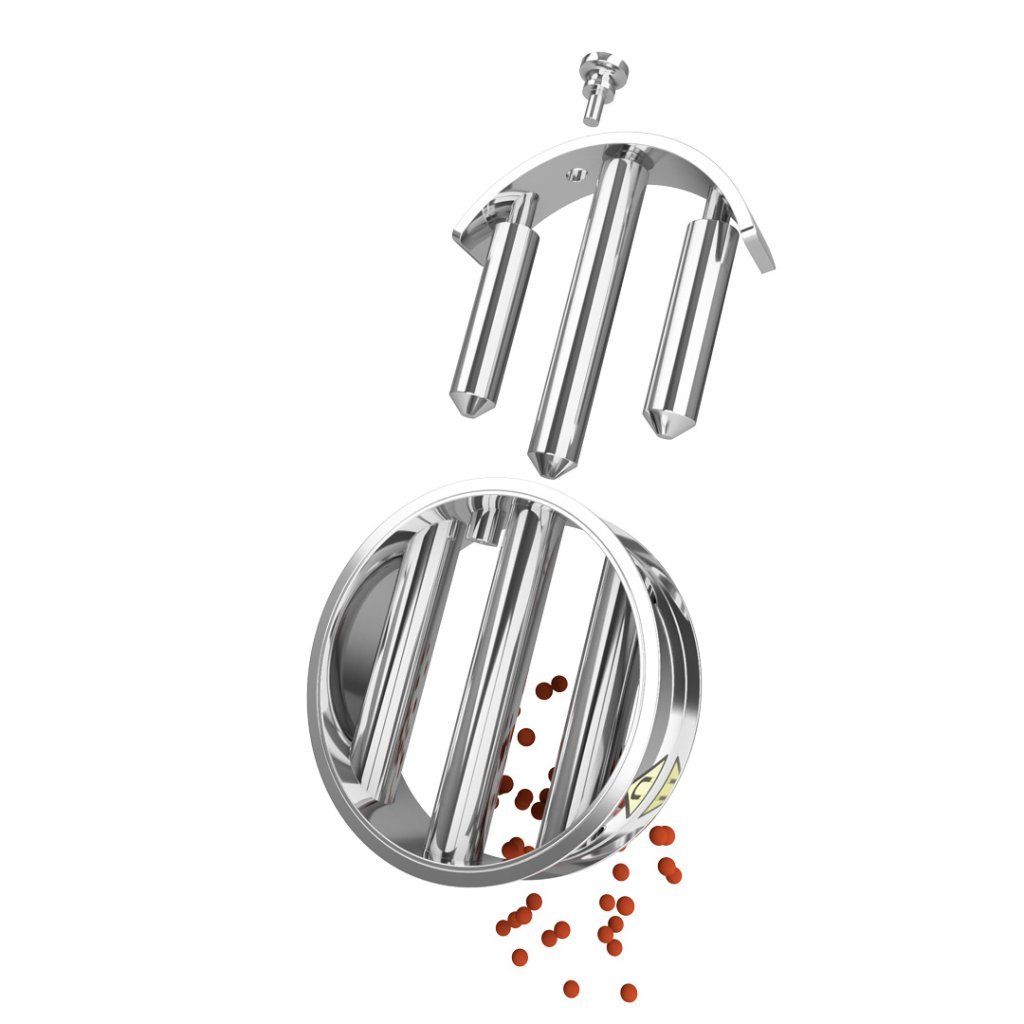

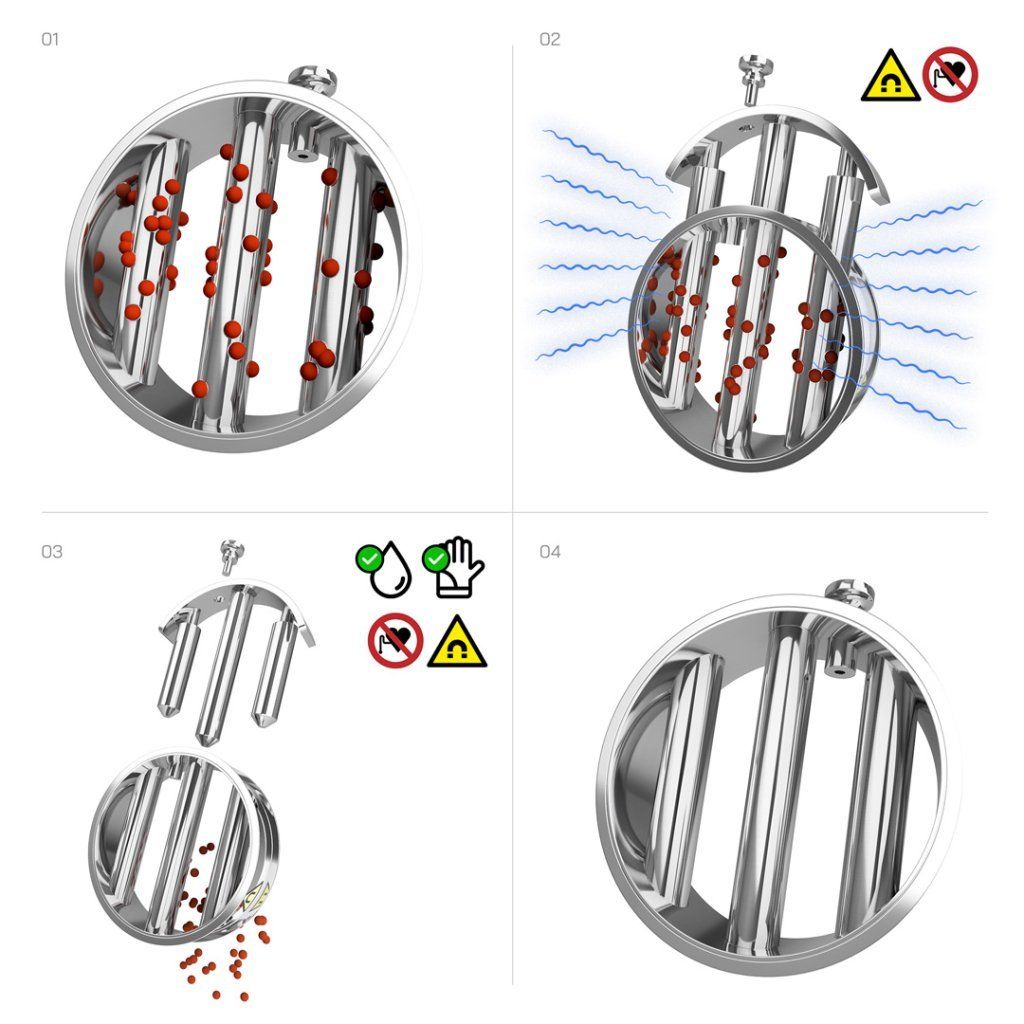

Podczas czyszczenia nie używać wody ani moczyć rdzeni magnetycznych. Można używać tylko suchej szmatki lub dobrze osuszonego sprężonego powietrza.

Podczas czyszczenia zachowaj ostrożność – rdzenie magnetyczne są bardzo silne i mogą spowodować zranienie przy przyciągnięciu do metalowych przedmiotów. Nie kłaść na metalowych powierzchniach.

Ruszt nie jest przeznaczony do środowisk wybuchowych (ATEX) ani do użytku zewnętrznego.

Procedura pomiaru indukcji magnetycznej:

Pomiar wykonuje się standardowym gaussometrem z sondą o grubości 0,75 mm w miejscu najwyższej indukcji magnetycznej – w miejscu końców biegunów lub najniższym punkcie łuku obwodu magnetycznego. Pomiar powtarza się 3 razy w różnych punktach i oblicza średnią.

Procedura pomiaru siły odrywania:

Mierzymy polerowanym wzorcem stalowym o średnicy 10 mm i wysokości 20 mm, w miejscu najwyższej siły odrywania. Pomiar powtarza się 3 razy, a następnie oblicza średnią. 10 N ≈ 1 kg.

Każdy ruszt dostarczany jest z oryginalnym protokołem pomiarowym zawierającym indywidualny numer magazynowy i produkcyjny, potwierdzającym zmierzone wartości.

Temperatura pracy:

od -20 °C do +45 °C (od -4 do +113 °F)

Przekroczenie temperatury pracy jest w niektórych przypadkach możliwe, jednak należy pamiętać, że może to prowadzić do zaburzenia funkcjonalności urządzenia lub skrócenia jego żywotności. W takim przypadku niezbędna jest konsultacja z producentem w celu ustalenia, w jakim stopniu urządzenie można wystawić na wyższe temperatury bez uszkodzenia i przy zachowaniu bezpiecznej eksploatacji.

UWAGA:

Ostateczna siła odrywania i indukcja magnetyczna zależą od wielu czynników – np. od wymiarów wzorca, szczeliny powietrznej między wzorcem a testowanym obwodem magnetycznym, grubości sondy pomiarowej, zanieczyszczeń powierzchni, wykończenia powierzchni wzorca itp. Podawane wartości siły odrywania i indukcji magnetycznej zostały zmierzone w idealnych warunkach określonych przez środowisko testowe. Wartości te mogą się zmieniać w zależności od konkretnego typu środowiska – np. warunki eksploatacyjne i późniejsze zużycie mogą wpłynąć na skuteczność produktu i wyniki pomiarów. Podawane wartości należy traktować jako orientacyjne, a wszelkie odchylenia nie mogą być uznawane za wadę.

Aby poznać dokładną wartość indukcji magnetycznej i siły odrywania w konkretnym przypadku, konieczne jest przeprowadzenie własnych pomiarów. Jeśli uzyskane wartości siły odrywania nie są dla Ciebie wystarczające i nie odpowiadają podanym wartościom, możesz skorzystać z gwarantowanej możliwości zwrotu towaru w ciągu 30 dni na warunkach określonych w regulaminie sprzedaży i zakupić inny typ separatora magnetycznego. Okres 30 dni służy właśnie do przetestowania produktu; po jego upływie sprzedawca może odmówić przyjęcia zwrotu.
