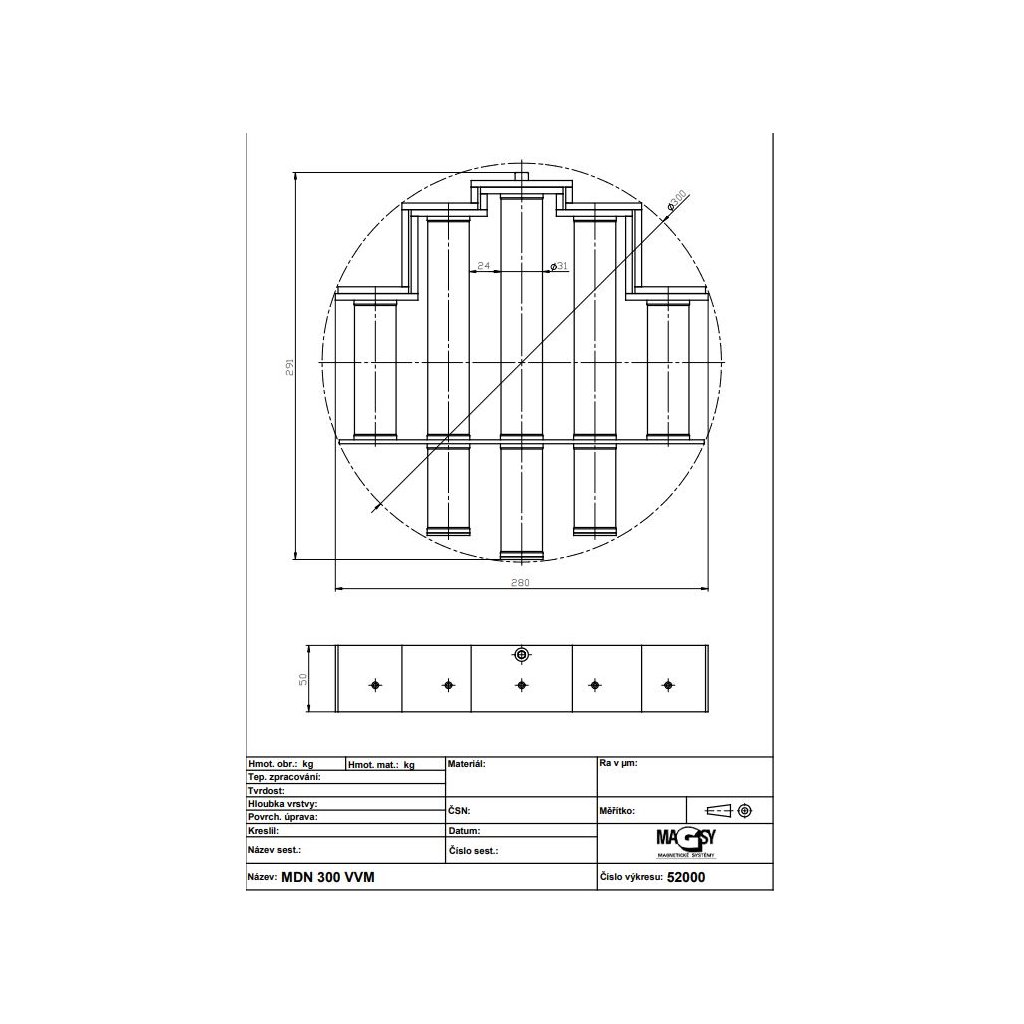

DN 300 (80 °C, 12.200 Gs, 106 N)

Ruszt magnetyczny, magnes do zasypu przeznaczony wyłącznie do zastosowań przemysłowych, zapewnia doskonałe oczyszczenie suchych mieszanek z zanieczyszczeń ferromagnetycznych (przez zanieczyszczenia ferromagnetyczne rozumiemy w pełni magnetyczne metale, takie jak żelazo, nikiel, kobalt oraz stopy zawierające żelazo, a nie paramagnetyczne – bardzo słabo magnetyczne – materiały).

Aby urządzenie działało prawidłowo, oczyszczane mieszanki (materiał przesypywany przez ruszt magnetyczny) muszą być:

• jednorodne,
• suche i o dobrych właściwościach sypkich, aby nie dochodziło do zapychania rusztu magnetycznego – patrz dalej.

Ruszt magnetyczny (magnes do zasypu) nadaje się wyłącznie do procesów nieciągłych (podczas ręcznego czyszczenia rusztu magnetycznego należy zatrzymać przepływ oczyszczanego materiału). Montuje się go wyłącznie w pionowych rurociągach, a pręty muszą być ułożone poziomo np. w przemyśle spożywczym i chemicznym, w rolnictwie, w przemyśle przetwarzania odpadów oraz w obszarze produkcji materiałów budowlanych – patrz wykaz odpowiednich materiałów poniżej (jeżeli montaż pionowy nie jest możliwy, nie używaj tego produktu i skontaktuj się z nami w celu doboru innego rusztu magnetycznego (separatora magnetycznego) lub potwierdzenia, że jest odpowiedni do Twojego zastosowania)

Ruszt magnetyczny (magnes do zasypu) stosuje się jako stopień wstępny ochrony technologii, aby metalowe zanieczyszczenia ferromagnetyczne nie dostały się do urządzeń, które mogłyby uszkodzić, np. noży młynów i rozdrabniaczy, dysz linii regranulacji i granulacji, dysz wtryskarek, pras wytłaczających, pras, urządzeń do rozdrabniania złomu, sit dokładnych, pras ceramicznych, pras szklarskich itp. Można go również użyć do doczyszczania mieszanki do jak najwyższej czystości, gdy ruszt umieszcza się na końcu procesu produkcyjnego tuż przed pakowaniem i wysyłką, aby nie doszło już do jakiejkolwiek kontaminacji metalowym materiałem ferromagnetycznym podczas dalszych operacji w zakładzie. W takim przypadku zakłada się natychmiastowe zamknięcie oczyszczanego materiału w zamykanych opakowaniach lub innych zamykanych pojemnikach. Dzięki doskonale zbudowanemu obwodowi magnetycznemu uzyskuje się wysoki poziom wychwytu zanieczyszczeń ferromagnetycznych (prosimy o szczegółowe zapoznanie się z opisem poniżej, jakie zanieczyszczenia ferromagnetyczne może wychwycić ten ruszt magnetyczny).

Uziarnienie (frakcja, wielkość) oczyszczanego materiału może wynosić maksymalnie do średnicy 5 mm (5x5x5 mm), o regularnym kształcie. Materiał musi być dobrze sypki, suchy, nieklejący i bez grudek, aby nie dochodziło do przeciążenia (zapychania) rusztu magnetycznego materiałem. Przez dobrze sypki materiał rozumiemy taki, który przy samoczynnym zsypywaniu nie ma tendencji do tworzenia sklepień (zbrylania się w jednolite bryły), samoczynnego zatrzymywania się i blokowania swobodnego przesypu przez ruszt magnetyczny. Przykładem takich materiałów (które źle się przesypują) mogą być materiały wilgotne, tłuste, ale również materiały pozornie suche i dobrze sypkie, które jednak z natury słabo się przesypują. Takim przykładem jest np. gładka, bardzo drobno zmielona mąka lub różne bardzo drobno zmielone skrobie. Materiały, które według naszej fachowej opinii i doświadczeń są odpowiednie do przesypywania (oczyszczania) przez ten ruszt magnetyczny (magnes do zasypu), podajemy poniżej (zwracamy uwagę na powyższą maksymalną dopuszczalną frakcję/uziarnienie). Jeżeli materiału, z którego chcesz separować zanieczyszczenia ferromagnetyczne (materiał do oczyszczania), nie znajdziesz w wykazie poniżej, nie używaj tego produktu i skontaktuj się z nami w celu doprecyzowania i ewentualnej rekomendacji innego rusztu magnetycznego (innego typu separatora magnetycznego) lub potwierdzenia, że ten typ nadaje się również do separacji magnetycznej z Twojego materiału.

Wykaz odpowiednich materiałów do separacji magnetycznej przy użyciu rusztu magnetycznego:

• cukier kryształ
• cukier puder (uwaga na przeciążenie materiałem – zalecamy sypać wolniej i równomiernie rozprowadzać po całej powierzchni rusztu)
• płatki/cerealia – różne rodzaje
• soczewica (przy częstym użyciu dla dużych ilości soczewicy istnieje ryzyko ścierania – możliwe szybsze zużycie osłonowych rurek)
• kruszone ziarna kakaowca
• rozdrabniane butelki PET (uwaga na przeciążenie – zalecamy sypać wolniej i równomiernie po całej powierzchni; raczej dla mniejszych ilości)
• regranulat gumowy
• granulat/guma mielona
• nasiona chilli
• pasze dla zwierząt – dobrze sypkie, charakterem podobne do mąki aż do grubszych frakcji, maks. uziarnienie 5 mm (nie mogą być abrazyjne)
• mąka kokosowa
• kakao
• mąka (uwaga na przeciążenie – zalecamy sypać wolniej i równomiernie po całej powierzchni rusztu)
• mak (tylko nasiona maku, nie całe makówki)
• mielona kukurydza
• mączka mięsno-kostna
• proszek matcha
• pudding w proszku (ryzyko tworzenia sklepień i zapychania – sypać wolno i równomiernie po całym ruszcie)
• granulat i regranulat tworzyw sztucznych
• rozdrabniane tworzywa sztuczne
• popiół (nie żarzący – schłodzony do temperatury roboczej rusztu)
• sypkie, nieabrazyjne mieszanki spożywcze
• mleko w proszku
• suszek czekoladowy
• suszony kokos
• suszone zioła
• suszone przyprawy (drobno mielone lub bardzo drobno rozdrobnione)
• suszki zup instant
• serwatka w proszku (uwaga na przeciążenie – zalecamy sypać wolniej i równomiernie po całej powierzchni rusztu)
• nasiona sezamu
• szkliwo / masa szklana (zwiększone ścieranie i większe ryzyko przetarcia osłonowych rurek)
• sól (możliwa krótsza żywotność – zależy od częstotliwości użycia)
• sypkie skrobie, np. kukurydziany
• materiały budowlane (dobrze sypkie i nieabrazyjne)
• perły tapioki

Ponownie podkreślamy, że materiały muszą być suche, dobrze sypne (bez tendencji do tworzenia sklepień), nieabrazyjne, o maksymalnej regularnej granulometrii do średnicy 5 mm (5x5x5 mm). Przepustowość różni się w zależności od materiału i nie można jej jednoznacznie określić – jest inna dla każdego typu materiału. Jeżeli nie masz pewności co do przepustowości lub wydajności przepływu, nie używaj tego rusztu magnetycznego i skontaktuj się z naszym działem handlowo-technicznym w celu doboru innego typu separatora magnetycznego lub potwierdzenia zastosowania tego typu.

Zwracamy uwagę, że grubość ścianki rury osłonowej jest bardzo mała, aby uzyskać wysoką indukcję magnetyczną (siłę magnetyczną) oraz siłę odrywania na jej powierzchni. Dlatego prosimy uwzględnić również wysokość, z której materiał będzie zsypywany na ruszt (wysokość upadku). Wysokość zsypu nie może przekraczać 1 m. Jest to jednak indywidualne dla każdego typu materiału. Nie da się dokładnie określić, z jakiej wysokości należy zsypywać dany materiał. Przy zsypie z dużej wysokości może dojść do wygięcia lub przebicia rur osłonowych i uszkodzenia całego produktu. Jeżeli wysokość zsypu przekracza 1 m, nie używaj tego produktu i skontaktuj się z naszym działem handlowo-technicznym.

Ten ruszt magnetyczny wychwytuje (separuje) metalowe cząstki ferromagnetyczne od wielkości 1 µm i mniejsze (ferromagnetyczny, niemierzalny pył magnetyczny) aż do wielkości ok. 5 mm (5x5x5 mm), co stanowi maksymalną frakcję materiału, która może na ruszt spadać i być przez niego przesypywana. W pojedynczych przypadkach ruszt magnetyczny może wychwycić również większe metalowe przedmioty aż do wielkości ok. 10 mm (10x10x10 mm). Zakłada się jednak ich przypadkowe występowanie maks. do 1% całkowitej godzinowej wydajności przesypywanego materiału (zakłada się regularne czyszczenie rusztu magnetycznego z zanieczyszczeń ferromagnetycznych). Udział tych większych zanieczyszczeń ferromagnetycznych nie może być wyższy. Jeżeli ich występowanie jest większe, nie używaj tego rusztu magnetycznego i skontaktuj się z naszym działem handlowo-technicznym w celu uzyskania fachowego doradztwa.

Na ruszt magnetyczny nie mogą spadać przedmioty większe niż podano (maks. średnica 5 mm, 5x5x5 mm), z wyjątkiem ferromagnetycznych zanieczyszczeń opisanych powyżej w ilości przypadkowej. Jeżeli obawiasz się obecności również większych zanieczyszczeń ferromagnetycznych lub innych domieszek, należy zastosować sito o wielkości oczek maks. 5 mm, aby te większe, niepożądane przedmioty zostały zatrzymane przed wejściem na ruszt (po instalacji sita należy rozważyć obniżenie obciążenia wydajnościowego i przepustowości rusztu). Sito nie jest częścią dostawy. Zwracamy również uwagę, że materiał może zawierać dużą ilość drobnych zanieczyszczeń metalowych (bardzo drobny pył magnetyczny < 1 µm), które mogą oblepić pręty i zablokować przepływ (drobne cząstki magnetyczne „nabierają” na siebie również przesypywany materiał i przeciążają cały system). Jednocześnie bardzo spada siła/skuteczność rusztu. Jeżeli pręty natychmiast po uruchomieniu przepływu materiału oblepią się i „znikną” w pyle żelaznym, nie jest to wada rusztu – należy wzmocnić separację kolejnym separatorem/rusztem lub czyścić częściej. Twój materiał prawdopodobnie zawiera bardzo dużą ilość cząstek ferromagnetycznych.

 Jeżeli nie jesteś w stanie zapewnić:

• braku większych cząstek w materiale niż średnica 5 mm (5x5x5 mm)
• ilości mniejszej niż 1% większych cząstek ferromagnetycznych (do 10 mm) w godzinowej wydajności
• minimalnego występowania drobnego pyłu metalowego w materiale

nie używaj tego rusztu magnetycznego i skontaktuj się z naszym działem handlowo-technicznym w celu doboru innego typu separatora magnetycznego lub potwierdzenia zastosowania tego typu.

Ruszt magnetyczny (magnes do zasypu) jest skonstruowany tak, aby wychwytywać jak najwięcej zanieczyszczeń ferromagnetycznych. Wszystko jednak zależy od ilości tych zanieczyszczeń występujących w materiale. Nie jest możliwe wiążące zagwarantowanie wychwycenia wszystkich zanieczyszczeń ferromagnetycznych. Zawsze należy uwzględnić konkretną technologię i wydajności. W razie potrzeby należy zastosować dodatkowe stopnie separacji magnetycznej/ruszty magnetyczne. Nie polegaj wyłącznie na tym jednym ruszcie magnetycznym. Jeżeli nie masz pewności, nie używaj tego typu rusztu i w każdej chwili skontaktuj się z naszymi specjalistami.

Jeżeli umieszczasz ruszt magnetyczny we własnej konstrukcji (skrzynia, zasyp, zsyp itp.), zwracamy uwagę, że taka konstrukcja nie może być wykonana z materiału metalowego (magnetycznego). Grozi to niebezpieczeństwem urazu oraz znacznym spadkiem siły magnetycznej. Wszystkie konstrukcje, w których umieszczany jest ruszt magnetyczny, muszą być wykonane z materiałów niemagnetycznych. Minimalna odległość metalowych (magnetycznych) konstrukcji od rusztu magnetycznego wynosi 200 mm.

Ruszt magnetyczny nie używaj do separacji stali nierdzewnej (potocznie „nierdzewki”), nawet jeśli wydaje się magnetyczna/paramagnetyczna (np. po przejściu przez rozdrabniacze lub po innych deformacjach; podobnie mogą być używane takie stale do produkcji różnych sit).

Ruszt magnetyczny (magnes do zasypu) nie jest przeznaczony do separacji metali kolorowych niemagnetycznych ani do separacji elementów lub ich części zawierających ferromagnety (np. elementy z tworzyw z wprasowanymi resztkami metalu, rozdrabniane ramy okienne z pozostałościami metalowych listew, pelety drzewne z wprasowanymi cienkimi drucikami itp.). Jeżeli musisz separować również takie zanieczyszczenia, nie używaj tego rusztu i skontaktuj się z naszymi specjalistami, którzy doradzą odpowiedni separator lub uzupełnienie zestawu separacyjnego.

Zwracamy uwagę, że podczas czyszczenia rusztu magnetycznego nie wolno używać wody pod ciśnieniem ani moczyć rdzeni magnetycznych. Można używać wyłącznie suchej ściereczki lub dobrze osuszonego sprężonego powietrza do przedmuchania resztek zanieczyszczeń i materiału.

Podczas czyszczenia zachowaj szczególną ostrożność – rdzenie magnetyczne są bardzo silne, a ich przyciągnięcie do metalowych przedmiotów może spowodować uraz (przygniecenie, gwałtowne „zaciśnięcie”). Nie odkładaj ich na nic magnetycznego (stoły, ławy, podłogi itp.).

Ten ruszt magnetyczny nie jest przeznaczony do stosowania w środowisku sklasyfikowanym jako zagrożone wybuchem (ATEX).

Ruszt magnetyczny służy wyłącznie do użytku wewnętrznego. Nie instaluj na zewnątrz.

Sposób pomiaru indukcji magnetycznej

Pomiar wykonywany jest standardowym gaussmetrem z sondą o grubości 0,75 mm w miejscu konstrukcyjnie najwyższej indukcji magnetycznej – w miejscu nabiegunników, tj. w najniższym punkcie łuku obwodu magnetycznego. Test powtarzamy 3 razy, każdorazowo w innym miejscu obwodu magnetycznego, a następnie obliczamy średnią indukcję magnetyczną.

Sposób pomiaru siły odrywania

Pomiar wykonuje się wypolerowanym stalowym wzorcem o średnicy 10 mm i wysokości 20 mm. Pomiar wykonywany jest w miejscu konstrukcyjnie najwyższej siły odrywania – w miejscu nabiegunników, tj. w najniższym punkcie łuku obwodu magnetycznego. Notujemy siłę, przy której nastąpiło oderwanie wzorca. Test powtarzamy 3 razy i obliczamy średnią siłę odrywania.

Informacyjnie: 10 N = ok. 1 kg.

Jako potwierdzenie pomiaru i gwarancję zmierzonych wartości wystawiamy oryginalny protokół pomiarowy – stanowi on część dostawy każdego egzemplarza separatora magnetycznego i jest wystawiony dla Twojego konkretnego pręta magnetycznego (w protokole podajemy numer magazynowy i produkcyjny)

Temperatura pracy:

od -20 °C do +45 °C (od -4 do +113 °F)

Przekroczenie temperatury pracy jest w niektórych przypadkach możliwe, jednak należy pamiętać, że może to prowadzić do zakłócenia funkcjonalności urządzenia lub skrócenia jego żywotności. W takim przypadku konieczna jest konsultacja z producentem w celu doprecyzowania, w jakim zakresie urządzenie może być narażone na wyższe temperatury bez uszkodzenia i z zachowaniem bezpiecznej eksploatacji.

UWAGA:

Końcowa siła odrywania i indukcja magnetyczna zależą od wielu czynników – np. od wymiarów wzorca, szczeliny powietrznej między wzorcem a badanym obwodem magnetycznym, grubości sondy pomiarowej, zanieczyszczenia powierzchni, wykończenia powierzchni wzorca itd. Podawane wartości zostały zmierzone w idealnych warunkach środowiska testowego. Mogą się jednak zmieniać w zależności od konkretnych warunków, gdy np. warunki eksploatacji i zużycie mogą wpływać na efektywność produktu i wyniki pomiarów. Podane wartości należy traktować jako orientacyjne, a ewentualnych odchyleń nie można uznawać za wadę. W celu ustalenia dokładnych wartości w konkretnym przypadku należy wykonać własny pomiar. Jeżeli stwierdzone wartości siły odrywania nie będą dla Ciebie wystarczające i nie będą odpowiadały wartościom podawanym, możesz skorzystać z gwarantowanej możliwości zwrotu towaru w ciągu 30 dni na warunkach określonych w regulaminie i zakupić inny typ separatora magnetycznego. Okres 30 dni służy właśnie do przetestowania towaru, przy czym po upływie tego terminu sprzedawca może odmówić przyjęcia zwrotu.
