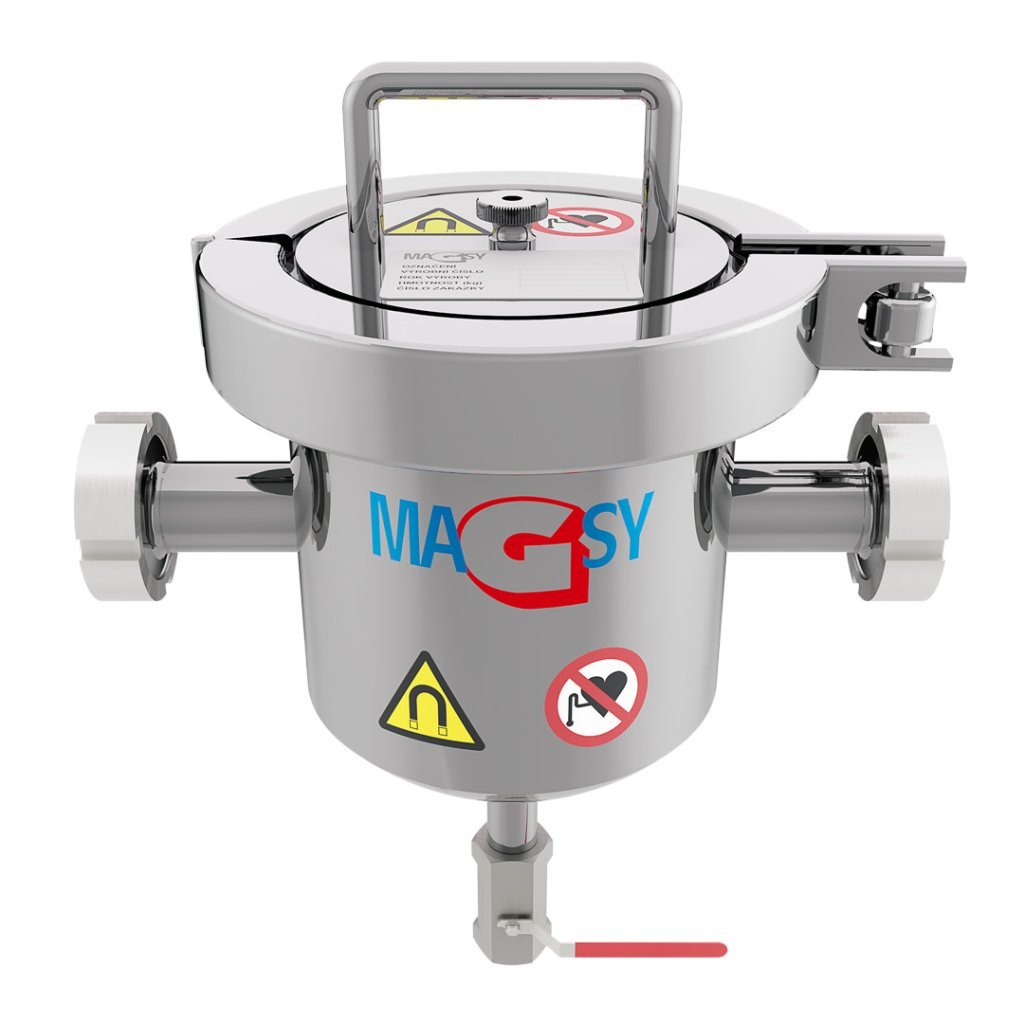

Urządzenie jest przeznaczone do separacji metalowych zanieczyszczeń magnetycznych z mediów, które zgodnie z art. 13 Dyrektywy 2014/68/UE (PED) nie są niebezpieczne – grupa mediów 2. Te przepływowe separatory magnetyczne, zgodnie z Dyrektywą 2014/68/UE, nie należą do żadnej kategorii urządzeń ciśnieniowych (art. 4 ust. 3).
Jest to jednopłaszczowy separator magnetyczny. Wewnętrznego korpusu nie można podgrzewać, aby materiał wewnątrz nie zastygał.
Separator magnetyczny, przeznaczony wyłącznie do zastosowań przemysłowych, zapewnia doskonałe oczyszczenie Twoich mieszanek ciekłych z zanieczyszczeń ferromagnetycznych (przez zanieczyszczenia ferromagnetyczne rozumiemy w pełni magnetyczne metale, takie jak żelazo, nikiel, kobalt oraz stopy zawierające żelazo – nie zaś paramagnetyczne, bardzo słabo magnetyczne materiały).
Aby urządzenie działało prawidłowo, oczyszczane mieszanki (materiał, który przepływa przez separator magnetyczny) muszą być:
- jednorodne,
- dobrze płynne, bez grudek, aby nie dochodziło do zapychania separatora magnetycznego – patrz dalej
Separator magnetyczny nadaje się do zastosowania wyłącznie w instalacjach nieciągłych (w trakcie ręcznego czyszczenia separatora magnetycznego należy zatrzymać przepływ oczyszczanego materiału). Montaż możliwy jest wyłącznie w poziomych rurociągach (w przypadku wymogu montażu pionowego nie używaj tego produktu i skontaktuj się z nami w celu potwierdzenia takiego typu instalacji), np. w przemyśle spożywczym i chemicznym, w rolnictwie, w przemyśle przetwarzania odpadów oraz w produkcji materiałów budowlanych – patrz wykaz odpowiednich materiałów poniżej.
Wysuwany separator magnetyczny stosuje się jako etap wstępny ochrony technologii, aby metalowe zanieczyszczenia ferromagnetyczne nie dostały się do urządzeń, które mogłyby zostać uszkodzone, np. noże młynów i kruszarek, dysze linii regranulacji i granulacji, dysze wtryskarek, prasy wytłaczające, stanowiska prasujące, urządzenia do złomowania, drobne sita, ceramiczne prasy, prasy szklarskie itp. Można go również użyć do oczyszczania mieszanki do możliwie najwyższej czystości, umieszczając separator na końcu procesu produkcyjnego tuż przed pakowaniem i wysyłką, aby nie doszło już do żadnego skażenia materiałem ferromagnetycznym podczas dalszych operacji w zakładzie. W takim przypadku zakłada się natychmiastowe zamknięcie oczyszczanego materiału w zamykanych opakowaniach lub innych zamykanych pojemnikach. Dzięki doskonale zaprojektowanemu labiryntowi magnetycznemu uzyskuje się wysoką skuteczność wychwytywania zanieczyszczeń (prosimy przeczytać poniżej szczegółowy opis, jakie ferromagnetyczne zanieczyszczenia metalowe może wychwycić ten separator magnetyczny).
Materiał, który będzie przepływał przez separator magnetyczny, musi być jednorodny, dobrze płynny i bez grudek, aby nie dochodziło do przeciążenia (zapychania) separatora magnetycznego materiałem. Materiały, które rekomendujemy i które według naszej fachowej opinii oraz doświadczeń nadają się do oczyszczania przez ten separator magnetyczny, podajemy poniżej (ponownie zwracamy uwagę, że materiał musi być jednorodny, dobrze płynny i bez grudek). Jeśli materiału, z którego chcesz separować metalowe zanieczyszczenia ferromagnetyczne (materiał do oczyszczania), nie znajdziesz w wykazie poniżej, nie używaj tego produktu i skontaktuj się z nami w celu doprecyzowania oraz ewentualnej rekomendacji innego separatora magnetycznego lub potwierdzenia, że ten typ nadaje się również do separacji magnetycznej z Twojego materiału.
Przykłady materiałów, które nadają się do separacji magnetycznej za pomocą tego separatora magnetycznego:
- czekolada
- różne polewy spożywcze
- płynne materiały spożywcze na bazie mleka
- żywność dla niemowląt
- glazura w przemyśle ceramicznym
- woda chłodząca (maksymalna temperatura 40°C)
- emulsje chłodzące, oleje (maksymalna temperatura 40°C)
- jogurty
- masa ceramiczna (płynna i sypka… w przypadku sypkiej uwaga na abrazję; częściej kontroluj zużycie osłonowego płaszcza ze stali nierdzewnej)
- ketchupy
- olejek lawendowy
- olejek miętowy
- mleko
- soki owocowe
- mieszanki owocowe do jogurtów (raczej montowane oddzielnie w strumieniu materiału)
- przeciery
- różne typy syropów
- olej rzepakowy
- olej słonecznikowy
- sos sojowy
- ciasta (dobrze płynne)
Ponownie podkreślamy, że materiały muszą być dobrze płynne, jednorodne i bez grudek oraz nieabrazyjne. Przepustowość (wydajność) różni się w zależności od materiału, z którego chcesz separować zanieczyszczenia ferromagnetyczne; nie da się jej jednoznacznie określić i jest inna dla każdego typu materiału. Jeśli nie masz pewności co do przepustowości/zdolności przepływu, nie używaj tego separatora magnetycznego i skontaktuj się z naszym działem handlowo-technicznym w celu rekomendacji innego typu separatora magnetycznego lub zatwierdzenia użycia tego typu.
Zwracamy uwagę, że grubość ścianki rury osłonowej jest bardzo mała w celu uzyskania wysokiej indukcji magnetycznej (siły magnetycznej) oraz siły odrywania na jej powierzchni. Dlatego prosimy uwzględnić także prędkość, z jaką materiał będzie przepływał przez separator magnetyczny. Bardzo wysoka prędkość materiału może uszkodzić rury magnetyczne. Jest to jednak indywidualne dla każdego typu materiału. Nie da się dokładnie określić i narzucić, który materiał ma i może przepływać jak szybko. W przypadku bardzo wysokiej prędkości materiału może dojść do wygięcia lub przebicia rur osłonowych i uszkodzenia całego produktu. Jeśli uważasz prędkość materiału za bardzo wysoką, nie używaj tego produktu i skontaktuj się z naszym działem handlowo-technicznym w celu rekomendacji innego typu separatora magnetycznego lub zatwierdzenia użycia tego typu.
Maksymalne ciśnienie, które może wystąpić w rurociągu, wynosi 6 bar. UWAGA! Jest to ciśnienie maksymalne – także np. podczas czyszczenia rurociągu nie może wystąpić w separatorze magnetycznym ciśnienie wyższe niż 6 bar.
Ten separator magnetyczny wychwytuje (separuje) magnetyczne cząstki metali od wielkości 1 µm i mniejszych (o charakterze ferromagnetycznym, niemierzalny pył magnetyczny) aż do wielkości ok. 5 mm (5x5x5 mm). W pojedynczych przypadkach separator magnetyczny może wychwycić także większe metalowe przedmioty do wielkości ok. 10 mm (10x10x10 mm). Zakłada się jednak przypadkowe występowanie tych zanieczyszczeń maks. do 1% całkowitej godzinowej przepustowości materiału przepływającego przez separator magnetyczny (zakłada się regularne czyszczenie separatora magnetycznego z zanieczyszczeń ferromagnetycznych; nie oznacza to, że całe 1% większych zanieczyszczeń ferromagnetycznych może pozostawać na rurach magnetycznych przez cały czas przepływu materiału). Zawartość tych większych zanieczyszczeń ferromagnetycznych nie może być wyższa. Jeśli występowanie tych większych zanieczyszczeń ferromagnetycznych w Twoim materiale jest wyższe, nie używaj tego separatora magnetycznego i skontaktuj się z naszym działem techniczno-handlowym w celu uzyskania fachowego doradztwa. Do separatora magnetycznego (na pręty magnetyczne) nie mogą dostać się większe przedmioty niż podajemy (maks. średnica 5 mm, 5x5x5 mm), z wyjątkiem ferromagnetycznych zanieczyszczeń opisanych powyżej w ilości przypadkowej. Jeśli obawiasz się obecności także większych zanieczyszczeń ferromagnetycznych lub innych zanieczyszczeń/domieszek, należy zastosować sito wstępne o wielkości oczek maks. 5 mm, aby te większe, niepożądane przedmioty zostały wychwycone jeszcze przed wejściem do separatora magnetycznego (po instalacji sita należy rozważyć zmniejszenie obciążenia przepustowości separatora magnetycznego). Sito nie jest częścią dostawy separatora magnetycznego. Zwracamy również uwagę na możliwość, że Twój materiał może zawierać dużą ilość drobnych metalowych zanieczyszczeń (bardzo drobny metalowy pył magnetyczny o wielkości mniejszej niż 1 µm), które mogą „oblepiać” rury magnetyczne i uniemożliwiać przepływ przez separator magnetyczny (drobne cząstki magnetyczne oblepiają także przepływający materiał i przeciążają cały system). Jednocześnie bardzo zmniejszy się siła/skuteczność separatora magnetycznego. Jeśli rury magnetyczne natychmiast po uruchomieniu przepływu materiału przez separator magnetyczny oblepią się i całe „schowają” w żelaznym pyle, nie jest to wadą separatora magnetycznego – należy wzmocnić separację magnetyczną kolejnym separatorem magnetycznym lub częściej czyścić rury magnetyczne; Twój materiał prawdopodobnie zawiera bardzo dużą ilość cząstek ferromagnetycznych.
Jeżeli nie jesteś w stanie zapewnić:
- braku większych cząstek w Twoim materiale niż średnica 5 mm (5x5x5 mm)
- ilości mniejszej niż 1% większych cząstek ferromagnetycznych (do 10 mm) w godzinowej przepustowości
- minimalnego występowania drobnego metalowego pyłu w Twoim materiale
nie używaj tego separatora magnetycznego i skontaktuj się z naszym działem handlowo-technicznym w celu rekomendacji innego typu separatora magnetycznego lub zatwierdzenia użycia tego typu.
Pręty (rury) magnetyczne w separatorze magnetycznym są skonstruowane tak, aby wychwycić jak najwięcej metalowych zanieczyszczeń magnetycznych. Wszystko jednak zależy od ilości tych zanieczyszczeń magnetycznych, które występują w Twoim materiale. Nie jest możliwe wiążące zagwarantowanie wychwycenia wszystkich zanieczyszczeń ferromagnetycznych. Zawsze należy rozważyć konkretną technologię i wydajności. W razie potrzeby należy zastosować dodatkowe typy separacji magnetycznej. Nie polegaj wyłącznie na tym jednym separatorze magnetycznym. Jeśli nie masz pewności, tego typu separatora magnetycznego nie używaj i skontaktuj się w dowolnym momencie z naszymi ekspertami w zakresie separacji magnetycznej.
Separatora magnetycznego nie używaj do separacji stali nierdzewnej (potocznie nazywanej „nierdzewką”), nawet jeśli wydaje się magnetyczna/paramagnetyczna (tak może być np. po przejściu przez różne kruszarki lub po innych formach deformacji; takie paramagnetyczne stale nierdzewne mogą być też użyte do produkcji różnych sit).
Separator magnetyczny nie jest przeznaczony ani do separacji magnetycznej metali nieżelaznych (niemagnetycznych), ani do separacji magnetycznej elementów lub ich części, które zawierają metale ferromagnetyczne (np. wióry z tworzyw sztucznych z wprasowanymi resztkami części metalowych). Jeśli musisz separować (oddzielać) także takie zanieczyszczenia ferromagnetyczne, tego separatora magnetycznego nie używaj i skontaktuj się z naszymi ekspertami w zakresie separacji magnetycznej, którzy doradzą, jakiego innego separatora magnetycznego użyć lub jakim typem uzupełnić Twój zestaw separacyjny.
Konstrukcja separatora magnetycznego umożliwia podczas jego czyszczenia używanie do spłukiwania wody bez obawy, że jakakolwiek jego część zostanie przez wodę uszkodzona. Wszystkie komponenty są wodoodporne bez ryzyka korozji. Do czyszczenia i spłukiwania nie używaj wody pod ciśnieniem.
Podczas czyszczenia separatora magnetycznego zachowaj szczególną ostrożność; rdzenie magnetyczne po wyjęciu są bardzo silne, a ich przyciągnięcie do metalowych przedmiotów może spowodować urazy przez przyciśnięcie/ściśnięcie. Nie odkładaj ich na nic magnetycznego (stoły, ławy, policzki schodów, podłogi…). Uważaj także na gwałtowne przyciąganie się poszczególnych komponentów separatora magnetycznego do siebie podczas czyszczenia.
Ten separator magnetyczny nie jest przeznaczony do użycia w środowisku sklasyfikowanym jako strefa zagrożenia wybuchem (ATEX).
Separator magnetyczny jest przeznaczony do użytku wewnętrznego i zewnętrznego. W przypadku instalacji na zewnątrz należy dbać o regularną kontrolę i konserwację symboli ostrzegawczych umieszczonych na korpusie separatora magnetycznego.
Sposób pomiaru indukcji magnetycznej
Pomiar wykonywany jest standardowym gaussomierzem z sondą o grubości 0,75 mm w miejscu konstrukcyjnie najwyższej indukcji magnetycznej – w miejscu nabiegunników, ewentualnie w najniższym punkcie łuku obwodu magnetycznego. Próba jest powtarzana 3 razy, za każdym razem w innym miejscu obwodu magnetycznego, a następnie obliczana jest średnia indukcja magnetyczna.
Sposób pomiaru siły odrywania
Pomiar wykonywany jest wypolerowanym stalowym wzorcem o średnicy 10 mm i wysokości 20 mm. Pomiar odbywa się w miejscu konstrukcyjnie najwyższej siły odrywania – w miejscu nabiegunników, ewentualnie w najniższym punkcie łuku obwodu magnetycznego. Rejestrowana jest siła, przy której nastąpiło oderwanie wzorca. Próba jest powtarzana 3 razy, a następnie obliczana jest średnia siła odrywania.
Dla Twojej informacji: 10 N = ok. 1 kg.
Jako potwierdzenie wykonania pomiaru i gwarancję uzyskanych wartości wystawiamy dokument; częścią dostawy każdego separatora magnetycznego jest oryginalny protokół pomiarowy wystawiony dla Twojego konkretnego separatora magnetycznego (w protokole podajemy numer magazynowy i produkcyjny).
UWAGA:
Końcowa siła odrywania i indukcja magnetyczna zależą od wielu czynników – np. od wymiarów wzorca, szczeliny powietrznej między wzorcem a badanym obwodem magnetycznym, grubości sondy pomiarowej, zabrudzenia powierzchni, obróbki powierzchni wzorca itd. Podane wartości siły odrywania i indukcji magnetycznej zostały zmierzone w idealnych warunkach środowiska badawczego. Wartości te mogą jednak ulegać zmianie w zależności od konkretnego typu środowiska, gdzie np. warunki eksploatacji i późniejsze zużycie mogą wpływać na efektywność produktu i wyniki pomiarów. Podane wartości należy zatem traktować jako orientacyjne, a jakichkolwiek odchyleń nie można uznawać za wadę w rozumieniu postanowień § 2095 i § 2161 ust. 1 lit. a) kodeksu cywilnego. W celu ustalenia dokładnej wartości indukcji magnetycznej i siły odrywania w konkretnym przypadku należy wykonać własny pomiar. Jeśli stwierdzone wartości siły odrywania nie są dla Ciebie wystarczające, ponieważ nie będą odpowiadać podanym wartościom, możesz skorzystać z gwarantowanej możliwości zwrotu towaru w ciągu 30 dni na warunkach podanych tutaj: https://magnetickeseparatory.cz/vraceni-zbozi/ i zakupić inny typ separatora magnetycznego. Te 30 dni służy właśnie do przetestowania towaru, przy czym po upływie tego terminu sprzedawca może odmówić przyjęcia zwrotu.
Copyright:
Nie wyrażamy zgody, nie życzymy sobie i niniejszym nie udzielamy nikomu żadnej zgody na kopiowanie poszczególnych części ani całości tekstu. Zabroniona jest również modyfikacja tekstu z użyciem identycznych związków wyrazowych, skutkująca podobieństwem znaczeniowym i zgodnością z naszym tekstem. Nie życzymy sobie i nie zgadzamy się na jakiekolwiek umieszczanie naszego tekstu gdziekolwiek na innych stronach internetowych, w czasopismach branżowych, opracowaniach, pracach dyplomowych w szkołach średnich i wyższych bez uprzedniej zgody firmy Magsy. W przypadku chęci wykorzystania naszego tekstu lub jego części prosimy w każdej chwili skontaktować się.
Parametry dodatkowe
| Kategoria: | Separatory magnetyczne przepływowe |
|---|---|
| EAN: | 8595134079180 |
| Masa rdzenia magnetycznego: | 4,4 kg |
| Materiał: | Stal nierdzewna DIN 1.4301, EN 10088, ČSN 17240, AISI 304, AKV 7 – stal chromowo-niklowa austenityczna niestabilizowana (X5CrNi |
| Liczba prętów magnetycznych: | 3 |
| Typ magnesu: | Neodym (NdFeB) |
| Wejście/wyjście: | DN 32 |
| Zakończenie: | Złącza mleczarskie |
| Odporność magnetu na temperaturę: | 80 °C |
| Siła magnetyczna na rurce: | 10.900 Gs |
| Siła odrywania od rurki: | 85 N |
| Średnica prętów magnetycznych: | 27 mm |
| STAN PRODUKTU: | Nowy |
| Waga całkowita: | 9 kg |
| Wykonanie: | Standard |
| Wykończenie powierzchni korpusu: | Polerowanie, wartość Ra mniejsza niż: 0,1 µm |
| Wykończenie powierzchni rusztów i rur: | Polerowanie, wartość Ra mniejsza niż: 0,1 µm |
