Urządzenie jest przeznaczone do separacji metalowych, magnetycznych zanieczyszczeń z mediów, które zgodnie z art. 13 Dyrektywy 2014/68/UE (PED) nie są niebezpieczne – grupa mediów 2. Te przepływowe separatory magnetyczne, zgodnie z Dyrektywą 2014/68/UE, nie należą do żadnej kategorii urządzeń ciśnieniowych (art. 4 ust. 3).

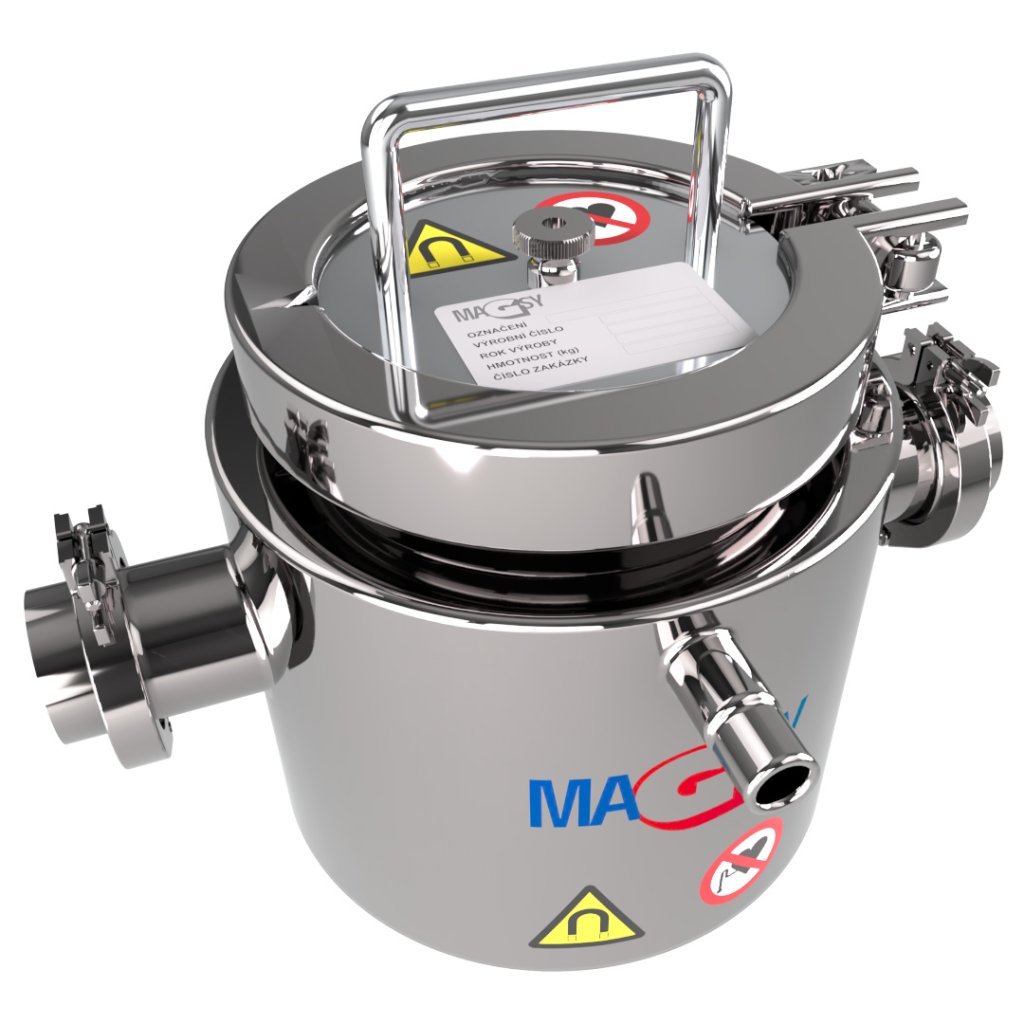

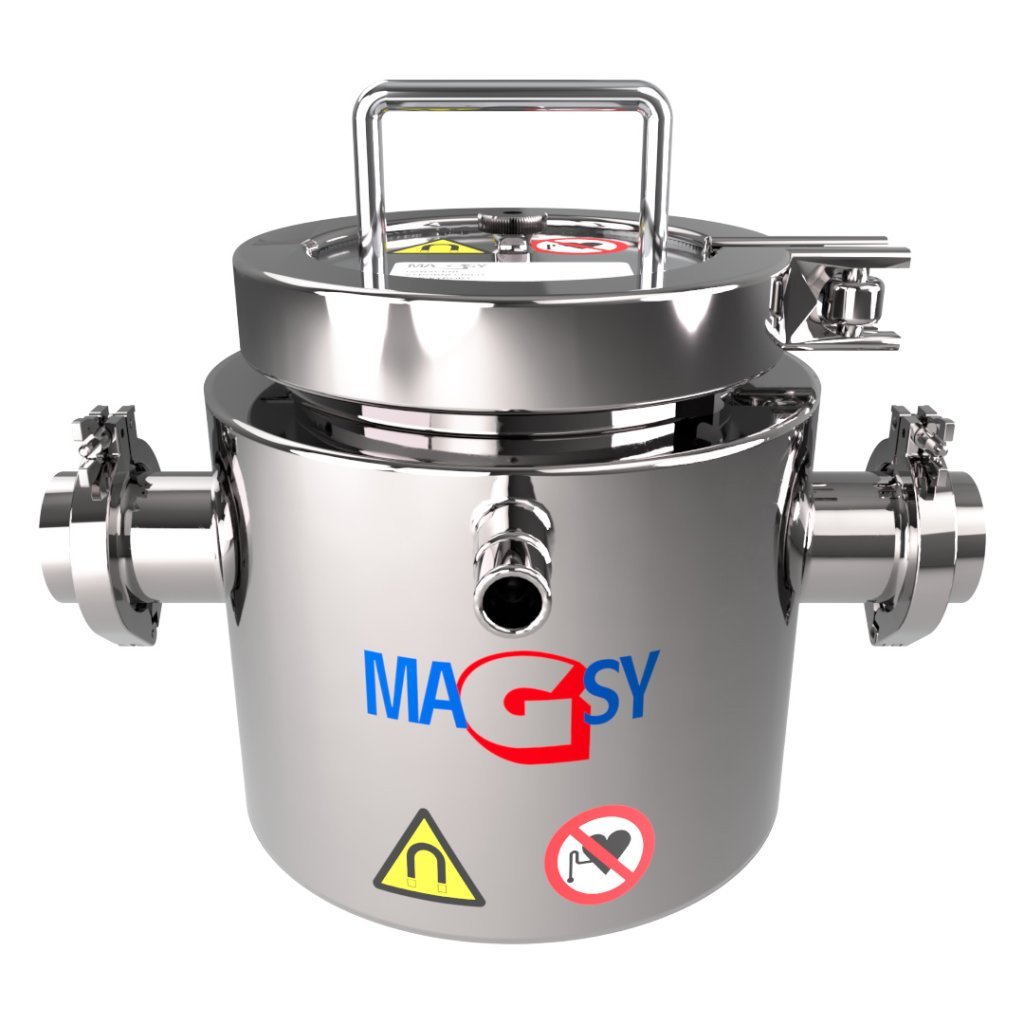

Jest to dwuścienny separator magnetyczny. Korpus wewnętrzny można podgrzewać, aby materiał wewnątrz nie stężał.
Separator magnetyczny, przeznaczony wyłącznie do zastosowań przemysłowych, zapewnia doskonałe oczyszczenie Państwa ciekłych mieszanin z zanieczyszczeń ferromagnetycznych (przez zanieczyszczenia ferromagnetyczne rozumiemy w pełni magnetyczne metale, takie jak żelazo, nikiel, kobalt oraz stopy zawierające żelazo, a nie paramagnetyczne, bardzo słabo magnetyczne materiały).
Aby zapewnić prawidłowe działanie, oczyszczane mieszaniny (materiał przepływający przez separator magnetyczny) muszą być:
- jednorodne,
- dobrze płynne, bez grudek, aby nie dochodziło do zatykania separatora magnetycznego – patrz dalej
Separator magnetyczny jest odpowiedni do stosowania wyłącznie w procesach nieciągłych (podczas ręcznego czyszczenia separatora magnetycznego należy zatrzymać przepływ oczyszczanego materiału). Montaż wyłącznie w rurociągach poziomych (w przypadku wymogu montażu pionowego nie używaj tego produktu i skontaktuj się z nami w celu potwierdzenia tego typu instalacji), np. w przemyśle spożywczym i chemicznym, w rolnictwie, w przemyśle przetwarzania odpadów oraz w obszarze produkcji materiałów budowlanych – patrz lista odpowiednich materiałów poniżej.
Wysuwany separator magnetyczny stosuje się jako etap wstępny w celu ochrony urządzeń technologicznych, aby metalowe zanieczyszczenia ferromagnetyczne nie dostały się do urządzeń, które mogłyby uszkodzić, np. noże młynów i rozdrabniaczy, dysze linii regranulacji i granulacji, dysze wtryskarek, prasy wytłaczające, stanowiska prasujące, urządzenia do złomowania, sita drobne, ceramiczne stanowiska prasujące, prasy szklarskie itp. Można go również zastosować do oczyszczania mieszaniny do możliwie najwyższej czystości, gdy separator umieszcza się na końcu procesu produkcyjnego, tuż przed pakowaniem i wysyłką, aby nie doszło już do żadnego zanieczyszczenia metalowym materiałem ferromagnetycznym podczas kolejnych operacji w zakładzie. W takim przypadku zakłada się natychmiastowe zamknięcie oczyszczanego materiału w zamykanych opakowaniach lub innych zamykanych pojemnikach. Dzięki doskonale zaprojektowanemu labiryntowi magnetycznemu uzyskuje się wysoki poziom wyłapywania zanieczyszczeń (prosimy szczegółowo zapoznać się z opisem poniżej, jakie ferromagnetyczne zanieczyszczenia metalowe może wyłapać ten separator magnetyczny).
Materiał przepływający przez separator magnetyczny musi być jednorodny, dobrze płynny i bez grudek, aby nie dochodziło do przeciążenia (zatkania) separatora magnetycznego materiałem. Materiały, które rekomendujemy i które – zgodnie z naszą wiedzą oraz doświadczeniem – nadają się do oczyszczania przy użyciu tego separatora magnetycznego, podajemy poniżej (ponownie podkreślamy, że materiał musi być jednorodny, dobrze płynny i bez grudek). Jeżeli materiał, z którego wymagają Państwo separacji metalowych zanieczyszczeń ferromagnetycznych (materiał do oczyszczania), nie znajduje się w wykazie poniżej, nie używaj tego produktu i skontaktuj się z nami w celu doprecyzowania i ewentualnej rekomendacji innego separatora magnetycznego lub potwierdzenia, że ten typ nadaje się również do separacji magnetycznej z Państwa materiału.
Przykłady materiałów, które nadają się do separacji magnetycznej przy użyciu tego separatora magnetycznego:
- czekolada
- różne polewy spożywcze
- mleczne, płynne materiały spożywcze
- żywność dla niemowląt
- glazura w przemyśle ceramicznym
- woda chłodząca (maksymalna temperatura 40°C)
- emulsje chłodzące, oleje (maksymalna temperatura 40°C)
- jogurty
- masa ceramiczna (płynna i sypka… w przypadku sypkiej uważać na abrazję; częściej kontrolować zużycie osłonowego płaszcza ze stali nierdzewnej)
- ketchupy
- olej lawendowy
- olej miętowy
- mleko
- soki owocowe
- mieszanki owocowe do jogurtów (raczej umieszczone oddzielnie w strumieniu materiału)
- przeciery/pasty
- różne rodzaje syropów
- olej rzepakowy
- olej słonecznikowy
- sos sojowy
- ciasta/masy (dobrze płynne)
Ponownie podkreślamy, że materiały muszą być dobrze płynne, jednorodne i bez grudek, nieabrazyjne. Przepustowość różni się w zależności od materiału, z którego wymagają Państwo separacji zanieczyszczeń ferromagnetycznych; nie da się jej jednoznacznie określić i jest inna dla każdego typu materiału. Jeżeli nie są Państwo pewni przepustowości/zdolności przepływu, nie używaj tego separatora magnetycznego i skontaktuj się z naszym działem handlowo-technicznym w celu rekomendacji innego typu separatora magnetycznego lub zatwierdzenia użycia tego typu.
Uwaga: grubość ścianki rury osłonowej jest bardzo mała w celu uzyskania wysokiej indukcji magnetycznej (siły magnetycznej) oraz siły odrywania na jej powierzchni. Dlatego prosimy również uwzględnić prędkość, z jaką materiał będzie przepływać przez separator magnetyczny. Bardzo wysoka prędkość materiału może uszkodzić rury magnetyczne. Jest to jednak indywidualne dla każdego typu materiału. Nie można dokładnie określić i narzucić, z jaką prędkością dany materiał może/przebiega powinien przepływać. Przy bardzo wysokiej prędkości może dojść do wygięcia lub przebicia rur osłonowych i uszkodzenia całego produktu. Jeżeli uważają Państwo, że prędkość materiału jest bardzo wysoka, nie używaj tego produktu i skontaktuj się z naszym działem handlowo-technicznym w celu rekomendacji innego typu separatora magnetycznego lub zatwierdzenia użycia tego typu.
Maksymalne ciśnienie, jakie może wystąpić w rurociągu, wynosi 6 bar. UWAGA! Jest to ciśnienie maksymalne – nawet np. podczas czyszczenia rurociągu nie może wystąpić w separatorze magnetycznym ciśnienie wyższe niż 6 bar.
Ten separator magnetyczny wyłapuje (separuje) metalowe cząstki magnetyczne od wielkości 1 µm i mniejsze (ferromagnetyczny charakter, niemierzalny, magnetyczny pył) aż do wielkości ok. 5 mm (5x5x5 mm). W wyjątkowych przypadkach separator magnetyczny może wyłapać także większe metalowe przedmioty do wielkości ok. 10 mm (10x10x10 mm). Zakłada się jednak przypadkowe występowanie tych zanieczyszczeń maks. do 1% całkowitej godzinowej wydajności materiału przepływającego przez separator magnetyczny (zakłada się regularne czyszczenie separatora magnetycznego z zanieczyszczeń ferromagnetycznych; nie oznacza to, że całe 1% większych zanieczyszczeń ferromagnetycznych może pozostawać na rurach magnetycznych przez cały czas przepływu materiału). Zawartość tych większych zanieczyszczeń ferromagnetycznych nie może być wyższa. Jeżeli występowanie tych większych zanieczyszczeń ferromagnetycznych w Państwa materiale jest wyższe, nie używajcie tego separatora magnetycznego i skontaktujcie się z naszym działem techniczno-handlowym w celu uzyskania fachowego doradztwa. Do separatora magnetycznego (na pręty magnetyczne) nie mogą przedostać się większe przedmioty niż podajemy (maks. średnica 5 mm, 5x5x5 mm), z wyjątkiem zanieczyszczeń ferromagnetycznych opisanych wyżej w ilości przypadkowej. Jeżeli obawiają się Państwo obecności także większych zanieczyszczeń ferromagnetycznych lub innych zanieczyszczeń/domieszek, należy zastosować sito wstępne o wielkości oczek maks. 5 mm, aby te większe, niepożądane przedmioty zostały wychwycone już przed wejściem do separatora magnetycznego (po instalacji sita należy rozważyć zmniejszenie obciążenia wydajnościowego/przepustowości separatora magnetycznego). Sito nie jest częścią dostawy separatora magnetycznego. Zwracamy również uwagę na możliwość, że Państwa materiał może zawierać dużą ilość drobnych metalowych zanieczyszczeń (bardzo drobny metalowy pył magnetyczny o wielkości mniejszej niż 1 µm), które mogą „oblepić” rury magnetyczne i uczynić separator magnetyczny nieprzepuszczalnym (drobne cząstki magnetyczne nabierają na siebie także materiał przepływający i przeciążają cały system). Jednocześnie nastąpi znaczne obniżenie siły/skuteczności separatora magnetycznego. Jeżeli rury magnetyczne natychmiast po uruchomieniu przepływu materiału przez separator magnetyczny oblepią się i całkowicie „schowają” w pyle żelaznym, nie jest to wada separatora magnetycznego – należy wzmocnić separację magnetyczną kolejnym separatorem magnetycznym lub częściej czyścić rury magnetyczne; Państwa materiał prawdopodobnie zawiera bardzo dużą ilość cząstek ferromagnetycznych.
Jeżeli nie są Państwo w stanie zapewnić:
- braku większych cząstek w materiale niż średnica 5 mm (5x5x5 mm)
- ilości mniejszej niż 1% większych cząstek ferromagnetycznych (do 10 mm) w godzinowej wydajności
- minimalnego występowania metalowego drobnego pyłu w materiale
nie używaj tego separatora magnetycznego i skontaktuj się z naszym działem handlowo-technicznym w celu rekomendacji innego typu separatora magnetycznego lub zatwierdzenia użycia tego typu.

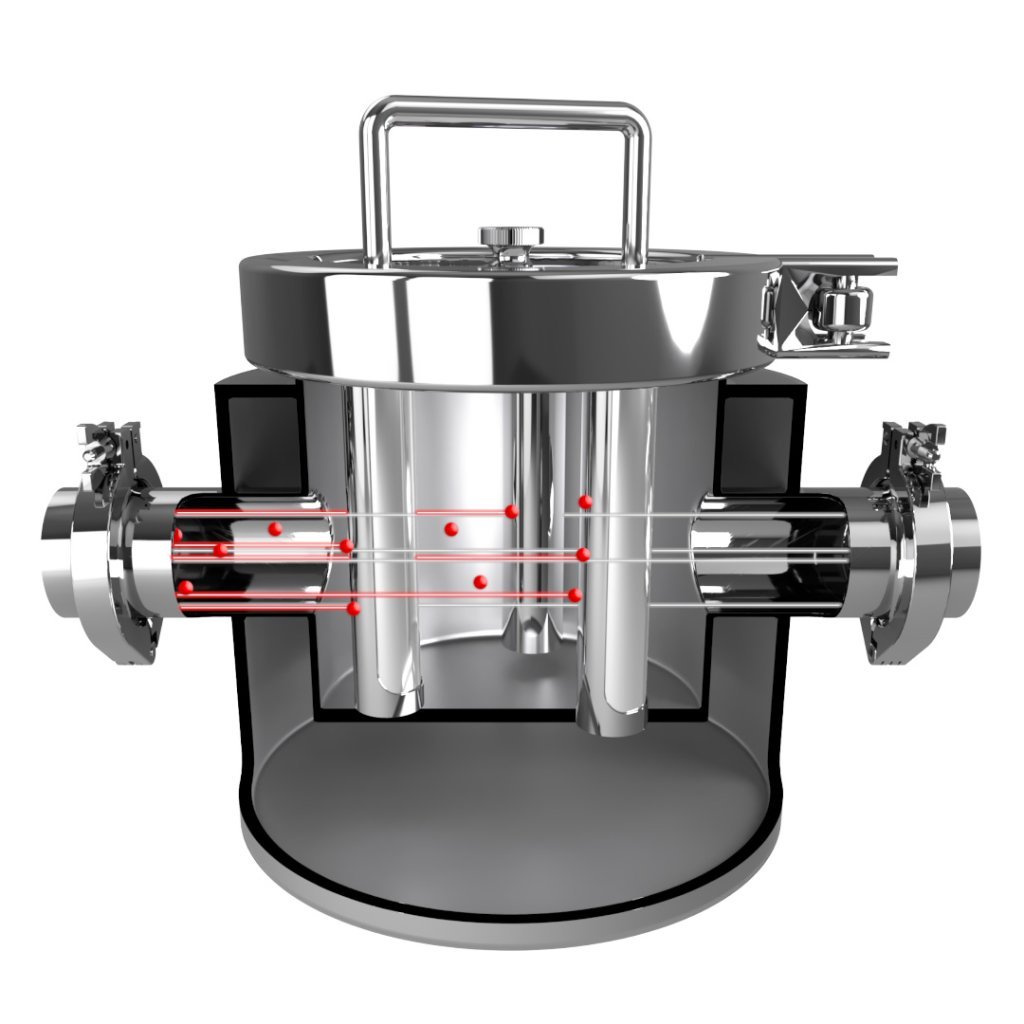

Pręty (rury) magnetyczne w separatorze magnetycznym są skonstruowane tak, aby wychwycić jak największą ilość metalowych, magnetycznych zanieczyszczeń. Wszystko jednak zależy od ilości tych zanieczyszczeń magnetycznych występujących w Państwa materiale. Nie jest możliwe wiążące zagwarantowanie wychwycenia wszystkich zanieczyszczeń ferromagnetycznych. Zawsze należy wziąć pod uwagę konkretną technologię i wydajności. W razie potrzeby należy zastosować wstępnie lub uzupełniająco inne typy separacji magnetycznej. Prosimy nie polegać wyłącznie na tym jednym separatorze magnetycznym. Jeżeli nie są Państwo pewni, tego typu separatora magnetycznego nie używaj i w każdej chwili skontaktuj się z naszymi ekspertami w dziedzinie separacji magnetycznej.
Separatora magnetycznego nie używaj do separacji stali nierdzewnej (potocznie nazywanej „nierdzewką”), nawet jeśli wydaje się magnetyczna/paramagnetyczna (takie są np. po przejściu przez różne rozdrabniacze lub po innych formach deformacji; podobnie takie paramagnetyczne stale nierdzewne mogą być używane do produkcji różnych sit).
Separator magnetyczny nie jest przeznaczony ani do separacji magnetycznej metali nieżelaznych niemagnetycznych, ani do separacji magnetycznej elementów lub ich części, które zawierają metale ferromagnetyczne (np. wióry plastikowe z zalisowanymi resztkami części metalowych). Jeżeli potrzebują Państwo separować (oddzielać) także takie zanieczyszczenia ferromagnetyczne, tego separatora magnetycznego nie używaj i skontaktuj się z naszymi specjalistami w dziedzinie separacji magnetycznej, którzy doradzą, jakiego innego separatora magnetycznego użyć lub jakim typem uzupełnić Państwa zestaw separacyjny.
Konstrukcja separatora magnetycznego umożliwia podczas jego czyszczenia stosowanie wody do płukania bez obawy, że jakakolwiek jego część zostanie uszkodzona przez wodę. Wszystkie komponenty są wodoodporne, bez ryzyka korozji. Do czyszczenia i płukania nie używaj wody pod ciśnieniem.

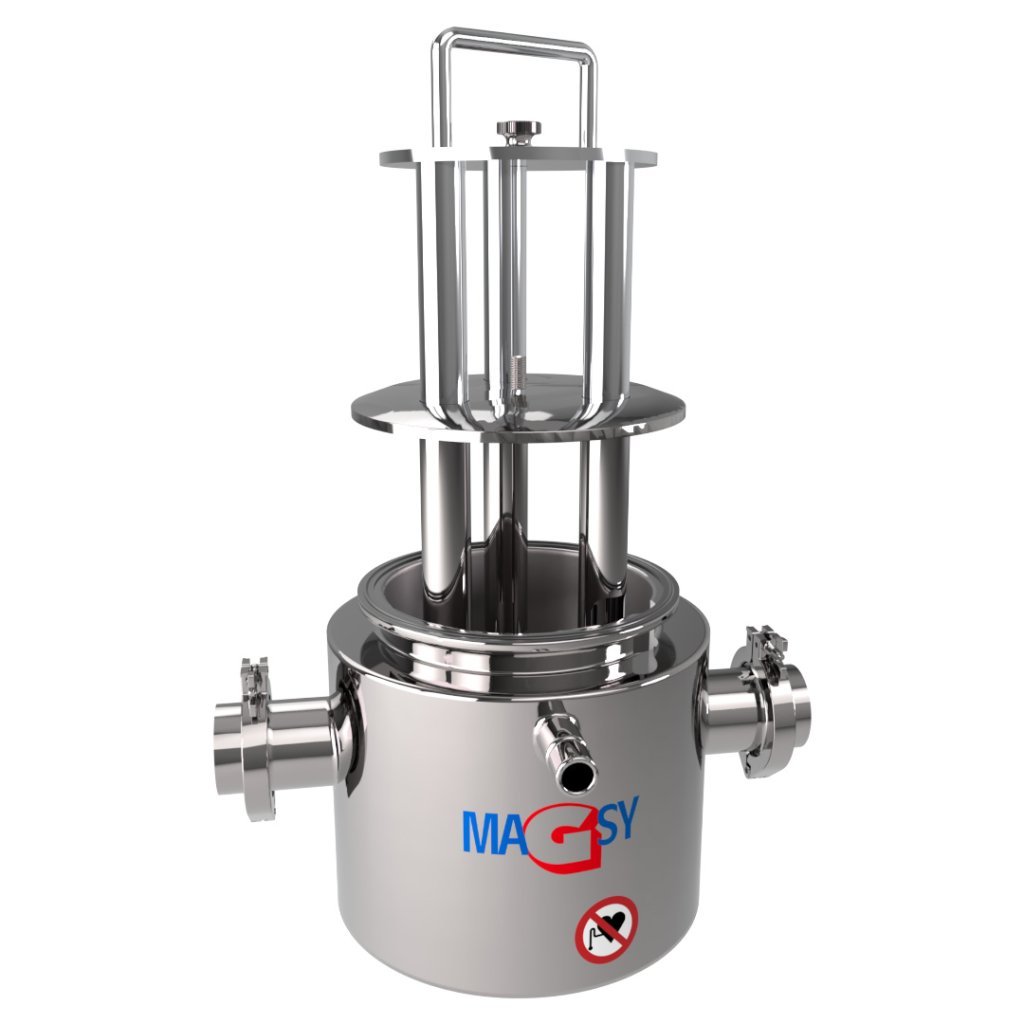

Podczas czyszczenia separatora magnetycznego zachowaj szczególną ostrożność – rdzenie magnetyczne po wyjęciu są bardzo silne, a ich przyciągnięcie do metalowych przedmiotów może spowodować urazy przez przytrzaśnięcie/ściśnięcie. Nie odkładaj ich na nic magnetycznego (stoły, ławy, policzki schodów, podłogi…). Uważaj również na przeskakiwanie poszczególnych komponentów separatora magnetycznego ku sobie podczas czyszczenia.
Ten separator magnetyczny nie jest przeznaczony do użytku w jakimkolwiek środowisku sklasyfikowanym jako strefa zagrożenia wybuchem (ATEX).
Separator magnetyczny służy wyłącznie do użytku wewnętrznego i zewnętrznego. W przypadku instalacji na zewnątrz należy dbać o regularną kontrolę i konserwację znaków ostrzegawczych umieszczonych na korpusie separatora magnetycznego.
Procedura pomiaru indukcji magnetycznej
Pomiar wykonuje się standardowym gaussometrem z sondą o grubości 0,75 mm w miejscu o konstrukcyjnie najwyższej indukcji magnetycznej – w miejscu nabiegunników, ewentualnie w najniższym punkcie łuku obwodu magnetycznego. Próbę powtarza się 3 razy, każdorazowo w innym miejscu obwodu magnetycznego, i oblicza średnią indukcję magnetyczną.
Procedura pomiaru siły odrywania
Pomiar wykonuje się wypolerowanym stalowym wzorcem (etalonem) o średnicy 10 mm i wysokości 20 mm. Pomiar przeprowadza się w miejscu o konstrukcyjnie najwyższej sile odrywania – w miejscu nabiegunników, ewentualnie w najniższym punkcie łuku obwodu magnetycznego. Zapisuje się siłę, przy której nastąpiło oderwanie wzorca. Próbę powtarza się 3 razy i oblicza średnią siłę odrywania.
Dla informacji: 10 N = ok. 1 kg.
Jako potwierdzenie pomiaru i gwarancję zmierzonych wartości wystawiamy dokument; częścią dostawy każdego separatora magnetycznego jest oryginalny protokół pomiarowy wystawiony dla Państwa konkretnego separatora magnetycznego (w protokole podajemy numer magazynowy i produkcyjny).
OSTRZEŻENIE:
Wynikowa siła odrywania i indukcja magnetyczna zależą od wielu czynników – np. od wymiarów wzorca, szczeliny powietrznej między wzorcem a badanym obwodem magnetycznym, grubości sondy pomiarowej, zanieczyszczenia powierzchni, obróbki powierzchni wzorca itd. Podawane wartości siły odrywania i indukcji magnetycznej zostały zmierzone w idealnych warunkach środowiska badawczego. Wartości te mogą jednak ulegać zmianom w zależności od konkretnego typu środowiska – np. warunki pracy i późniejsze zużycie mogą wpływać na skuteczność produktu oraz wyniki pomiarów. Podawane wartości należy zatem traktować jako orientacyjne, a jakichkolwiek odchyleń nie można uznawać za wadę w rozumieniu § 2095 oraz § 2161 ust. 1 lit. a) kodeksu cywilnego. W celu ustalenia dokładnej wartości indukcji magnetycznej i siły odrywania w konkretnym przypadku należy wykonać własny pomiar. Jeżeli stwierdzone wartości siły odrywania nie są dla Państwa wystarczające, ponieważ nie będą odpowiadać wartościom podawanym, mogą Państwo skorzystać z gwarantowanej możliwości zwrotu towaru w ciągu 30 dni na warunkach podanych tutaj: https://magnetickeseparatory.cz/vraceni-zbozi/ i zakupić inny typ separatora magnetycznego. Te 30 dni służy właśnie do przetestowania towaru; po upływie tego terminu sprzedawca może odmówić przyjęcia zwrotu.
Copyright:
Nie wyrażamy zgody, nie życzymy sobie i niniejszym nie udzielamy nikomu żadnej zgody na kopiowanie poszczególnych części ani całości tekstu. Zabroniona jest również modyfikacja tekstu z użyciem identycznych sformułowań, skutkująca podobieństwem znaczeniowym i zgodnością z naszym tekstem. Nie życzymy sobie i nie zgadzamy się na jakiekolwiek umieszczanie naszego tekstu gdziekolwiek na innych stronach internetowych, w czasopismach branżowych, opracowaniach, pracach dyplomowych oraz pracach końcowych w szkołach średnich i na uczelniach wyższych bez uprzedniej zgody firmy Magsy. W przypadku chęci wykorzystania naszego tekstu lub jego części prosimy w każdej chwili skontaktować się z nami.
Parametry dodatkowe
| Kategoria: | Separatory magnetyczne |
|---|---|
| EAN: | 8595134079180 |
| Masa rdzenia magnetycznego: | 4,5 kg |
| Materiał: | Stal nierdzewna DIN 1.4301, EN 10088, ČSN 17240, AISI 304, AKV 7 – stal chromowo-niklowa austenityczna niestabilizowana (X5CrNi |
| Liczba prętów magnetycznych: | 3 |
| Typ magnesu: | Neodym (NdFeB) |

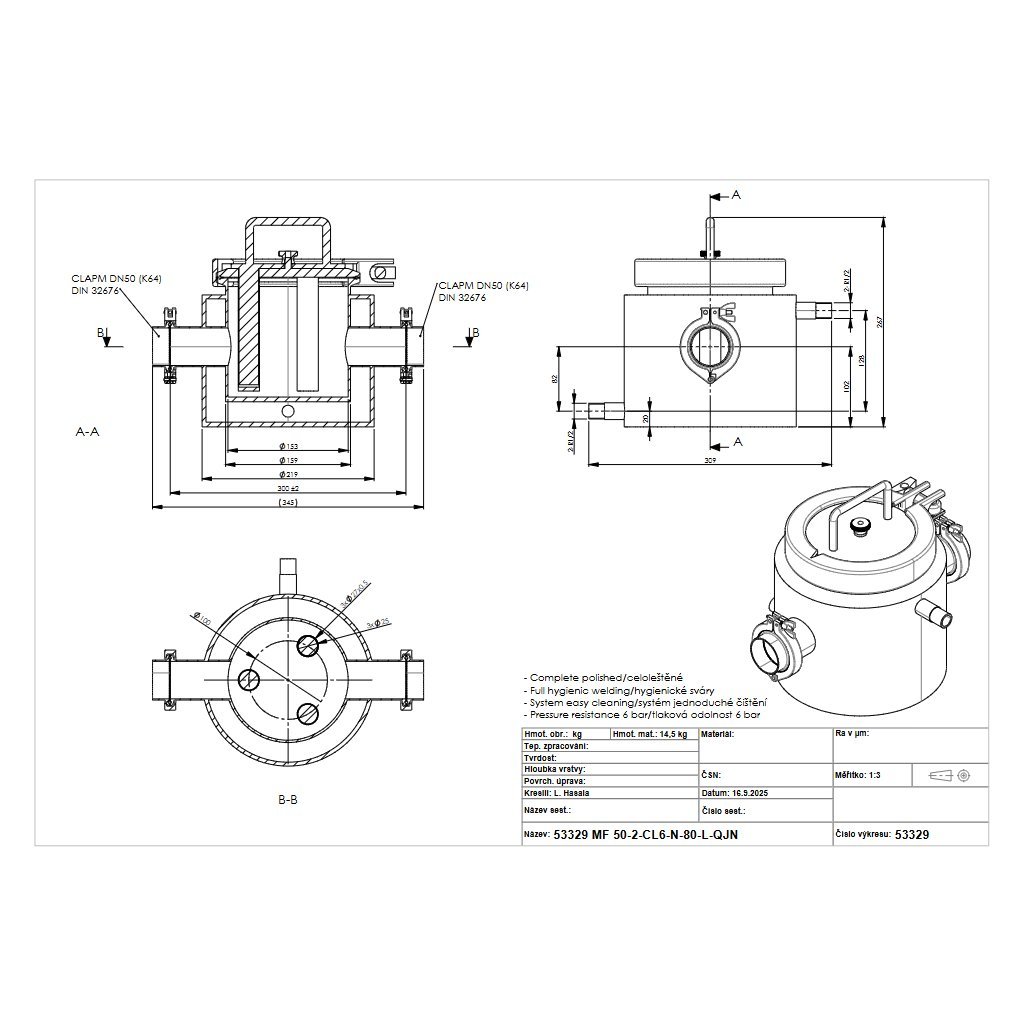

| Wejście/wyjście: | DN 50 |
| Zakończenie: | Triclamp |
| Odporność magnetu na temperaturę: | 80 °C |
| Siła magnetyczna na rurce: | 10.900 Gs |
| Siła odrywania od rurki: | 85 N |
| Średnica prętów magnetycznych: | 27 mm |
| STAN PRODUKTU: | Nowy |
| Waga całkowita: | 15 kg |
| Wykonanie: | Standard |
| Wykończenie powierzchni korpusu: | Polerowanie, wartość Ra mniejsza niż: 0,1 µm |
| Wykończenie powierzchni rusztów i rur: | Polerowanie, wartość Ra mniejsza niż: 0,1 µm |
