Urządzenie jest przeznaczone do separacji metalowych, magnetycznych zanieczyszczeń z mediów, które zgodnie z artykułem 13 Dyrektywy 2014/68/UE (PED) nie są niebezpieczne – grupa mediów 2. Te przepływowe separatory magnetyczne nie podlegają, zgodnie z Dyrektywą 2014/68/UE, żadnej kategorii urządzeń ciśnieniowych (artykuł 4 ust. 3).

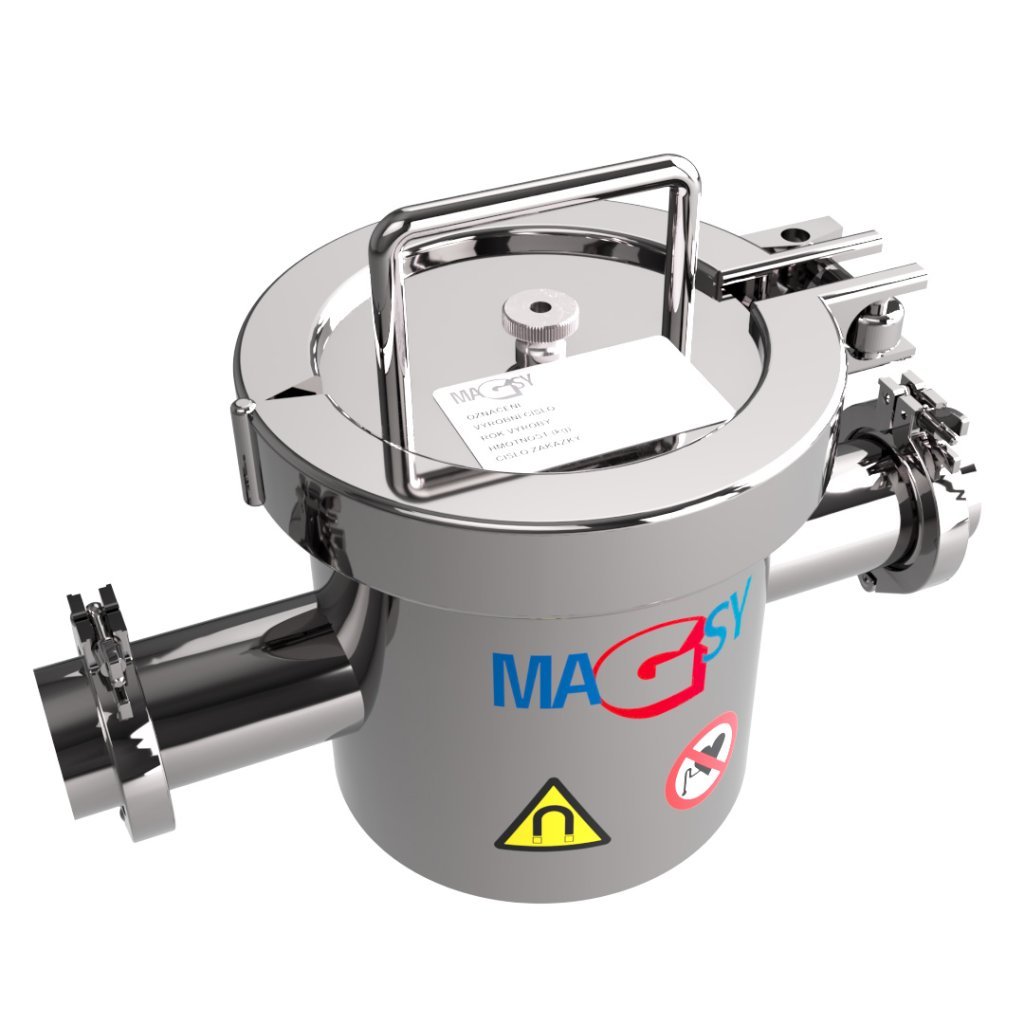

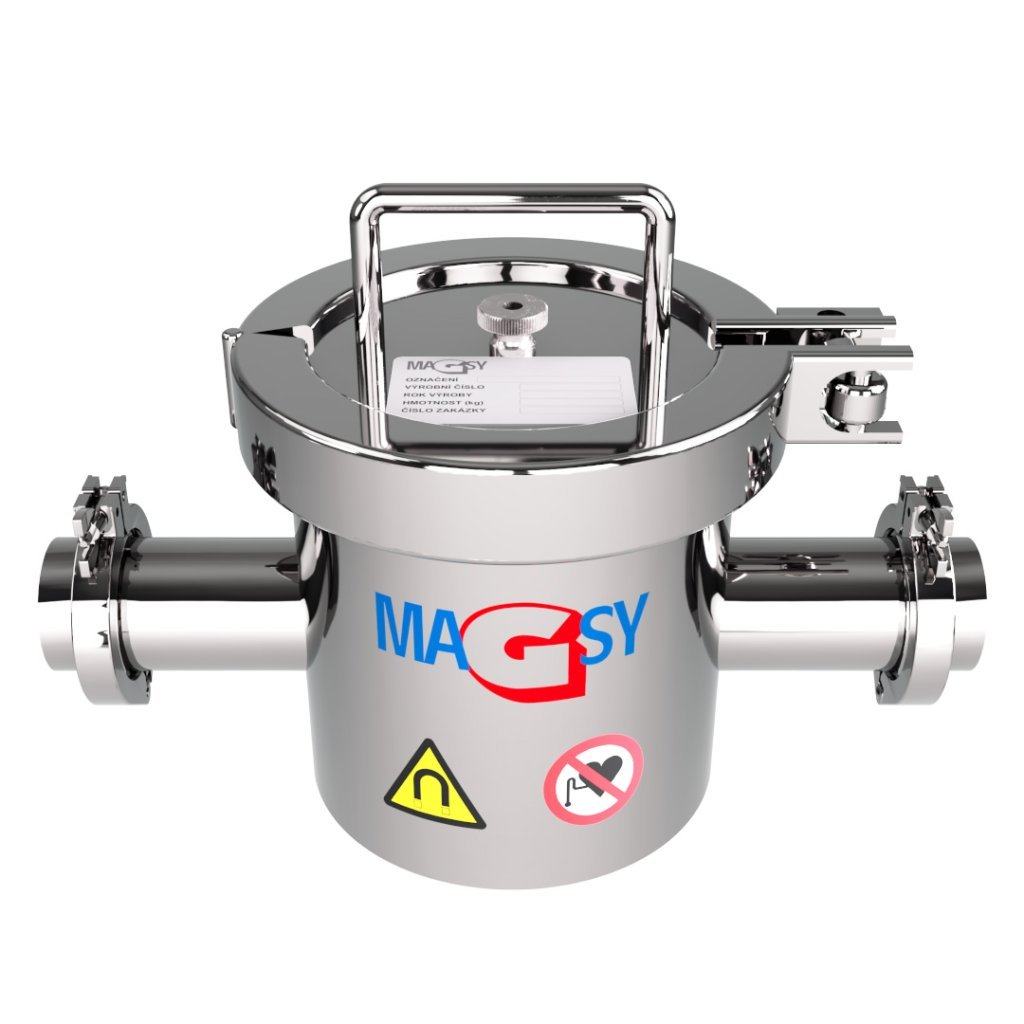

Jest to jednopłaszczowy separator magnetyczny. Korpusu wewnętrznego nie można podgrzewać, aby materiał wewnątrz nie stwardniał.
Separator magnetyczny, przeznaczony wyłącznie do zastosowań przemysłowych, zapewnia doskonałe oczyszczanie Państwa ciekłych mieszanin z zanieczyszczeń ferromagnetycznych (przez zanieczyszczenia ferromagnetyczne rozumiemy w pełni magnetyczne metale, takie jak żelazo, nikiel, kobalt oraz stopy zawierające żelazo, a nie paramagnetyczne, bardzo słabo magnetyczne materiały).
Dla prawidłowego działania oczyszczane mieszaniny (materiał, który przepływa przez separator magnetyczny) muszą być:
- jednorodne,
- dobrze płynne, bez grudek, aby nie dochodziło do zapychania separatora magnetycznego – patrz dalej
Separator magnetyczny jest odpowiedni wyłącznie do zastosowań w procesach nieciągłych (podczas ręcznego czyszczenia separatora magnetycznego należy zatrzymać przepływ oczyszczanego materiału). Montaż wyłącznie w poziomych rurociągach (w przypadku wymogu montażu pionowego nie używaj tego produktu i skontaktuj się z nami w celu potwierdzenia tego typu instalacji), np. w przemyśle spożywczym i chemicznym, w rolnictwie, w przemyśle przetwarzania odpadów oraz w produkcji materiałów budowlanych – patrz lista odpowiednich materiałów poniżej.
Wysuwany separator magnetyczny stosuje się jako stopień wstępny do ochrony urządzeń technologicznych, aby metalowe zanieczyszczenia ferromagnetyczne nie dostały się do urządzeń, które mogłyby zostać uszkodzone, np. noże młynów i rozdrabniaczy, dysze linii regranulacji i granulacji, dysze wtryskarek, wytłaczarki, prasy, urządzenia do złomowania, drobne sita, ceramiczne prasy, prasy szklarskie itd. Może być także użyty do oczyszczania mieszaniny do możliwie najwyższej czystości, gdy separator montuje się na końcu procesu produkcyjnego tuż przed pakowaniem i wysyłką, aby nie doszło już do żadnej kontaminacji metalowym materiałem ferromagnetycznym podczas dalszych operacji w zakładzie. W takim przypadku zakłada się natychmiastowe zamknięcie oczyszczonego materiału w zamykanych opakowaniach lub innych zamykanych pojemnikach. Dzięki doskonale zaprojektowanemu labiryntowi magnetycznemu uzyskuje się wysoką skuteczność wychwytywania zanieczyszczeń (prosimy dokładnie zapoznać się poniżej z opisem, jakie ferromagnetyczne zanieczyszczenia metalowe może wychwycić ten separator magnetyczny).
Materiał, który będzie przepływał przez separator magnetyczny, musi być jednorodny, dobrze płynny i bez grudek, aby nie dochodziło do przeciążenia (zapychania) separatora materiałem. Poniżej podajemy materiały, które rekomendujemy i które – według naszej fachowej opinii i doświadczenia – nadają się do oczyszczania przy użyciu tego separatora (ponownie podkreślamy, że materiał musi być jednorodny, dobrze płynny i bez grudek). Jeśli materiał, z którego chcesz separować metalowe zanieczyszczenia ferromagnetyczne (materiał do oczyszczania), nie znajduje się na poniższej liście, nie używaj tego produktu i skontaktuj się z nami w celu doprecyzowania oraz ewentualnej rekomendacji innego separatora magnetycznego lub potwierdzenia, że ten typ nadaje się również do separacji magnetycznej z Twojego materiału.
Przykłady materiałów odpowiednich do separacji magnetycznej przy użyciu tego separatora magnetycznego:
- czekolada
- różne polewy spożywcze
- mleczne płynne materiały spożywcze
- żywność dla niemowląt
- glazura w przemyśle ceramicznym
- woda chłodząca (maksymalna temperatura 40°C)
- emulsje chłodzące, oleje (maksymalna temperatura 40°C)
- jogurty
- masa ceramiczna (płynna i sypka… w przypadku sypkiej uważać na ścieranie; częściej kontrolować zużycie osłonowego płaszcza ze stali nierdzewnej)
- ketchupy
- olejek lawendowy
- olejek miętowy
- mleko
- soki owocowe
- mieszanki owocowe do jogurtów (raczej umieszczone osobno w strumieniu materiału)
- przeciery
- różne rodzaje syropów
- olej rzepakowy
- olej słonecznikowy
- sos sojowy
- ciasta (dobrze płynne)
Ponownie podkreślamy, że materiały muszą być dobrze płynne, jednorodne i bez grudek, nieabrazyjne. Przepustowość/zdolność przepływu różni się w zależności od materiału, z którego chcesz separować zanieczyszczenia ferromagnetyczne – nie da się jej jednoznacznie określić i jest inna dla każdego typu materiału. Jeśli nie jesteś pewien przepustowości lub wydajności przepływu, nie używaj tego separatora magnetycznego i skontaktuj się z naszym działem handlowo-technicznym w celu rekomendacji innego typu separatora magnetycznego lub zatwierdzenia użycia tego typu.
Zwracamy uwagę, że grubość ścianki rury osłonowej jest bardzo mała w celu uzyskania wysokiej indukcji magnetycznej (siły magnetycznej) oraz siły odrywania na jej powierzchni. Dlatego prosimy rozważyć również prędkość, z jaką materiał będzie przepływał przez separator magnetyczny. Bardzo wysoka prędkość materiału może uszkodzić rury magnetyczne. Jest to jednak indywidualne dla każdego typu materiału. Nie można dokładnie określić i narzucić, który materiał może i powinien przepływać z jaką prędkością. Przy bardzo wysokiej prędkości materiału może dojść do wygięcia lub przebicia rur osłonowych i uszkodzenia całego produktu. Jeśli uważasz prędkość materiału za bardzo wysoką, nie używaj tego produktu i skontaktuj się z naszym działem handlowo-technicznym w celu rekomendacji innego typu separatora magnetycznego lub zatwierdzenia użycia tego typu.
Maksymalne ciśnienie, jakie może wystąpić w rurociągu, wynosi 6 bar. UWAGA! Jest to ciśnienie maksymalne – zatem nawet np. podczas czyszczenia rurociągu nie może wystąpić w separatorze magnetycznym ciśnienie wyższe niż 6 bar.
Ten separator magnetyczny wychwytuje (separuje) metalowe cząstki magnetyczne o wielkości od 1 µm i mniejsze (o charakterze ferromagnetycznym, niemierzalny pył magnetyczny) aż do wielkości ok. 5 mm (5x5x5 mm). W wyjątkowych przypadkach separator magnetyczny może wychwycić także większe metalowe przedmioty do wielkości ok. 10 mm (10x10x10 mm). Zakłada się jednak przypadkowe występowanie tych zanieczyszczeń maks. do 1% całkowitej godzinowej wydajności materiału przepływającego przez separator (zakłada się regularne czyszczenie separatora z zanieczyszczeń ferromagnetycznych; nie oznacza to, że całe 1% większych zanieczyszczeń ferromagnetycznych może pozostawać na rurach magnetycznych przez cały czas przepływu). Zawartość tych większych zanieczyszczeń ferromagnetycznych nie może być wyższa. Jeśli występowanie tych większych zanieczyszczeń ferromagnetycznych w Twoim materiale jest wyższe, nie używaj tego separatora magnetycznego i skontaktuj się z naszym działem techniczno-handlowym w celu uzyskania fachowej porady. Do separatora magnetycznego (na pręty magnetyczne) nie mogą dostać się przedmioty większe niż podane (maks. średnica 5 mm, 5x5x5 mm), z wyjątkiem ferromagnetycznych zanieczyszczeń opisanych wyżej w ilości przypadkowej. Jeśli obawiasz się obecności także większych zanieczyszczeń ferromagnetycznych lub innych zanieczyszczeń/domieszek, konieczne jest zastosowanie sita o wielkości oczek maks. 5 mm, aby większe, niepożądane przedmioty zostały zatrzymane już przed wejściem do separatora magnetycznego (po instalacji sita należy rozważyć zmniejszenie obciążenia wydajnościowego/przepustowości separatora). Sito nie jest częścią dostawy separatora magnetycznego. Zwracamy również uwagę na możliwość, że Twój materiał może zawierać dużą ilość drobnych metalowych zanieczyszczeń (bardzo drobny metalowy pył magnetyczny o wielkości mniejszej niż 1 µm), które mogą „obkleić” rury magnetyczne i zablokować przepływ przez separator (drobne cząstki magnetyczne oblepiają także materiał przepływający i przeciążają cały system). Jednocześnie dojdzie do znacznego spadku siły/skuteczności separatora magnetycznego. Jeżeli rury magnetyczne natychmiast po uruchomieniu przepływu materiału przez separator oblepią się i całkowicie „schowają” w żelaznym pyle, nie jest to wada separatora magnetycznego – należy wzmocnić separację magnetyczną kolejnym separatorem magnetycznym lub czyścić rury magnetyczne częściej; Twój materiał prawdopodobnie zawiera bardzo dużą ilość cząstek ferromagnetycznych.
Jeżeli nie jesteś w stanie zapewnić:
- braku większych cząstek w Twoim materiale niż średnica 5 mm (5x5x5 mm)
- ilości mniejszej niż 1% większych cząstek ferromagnetycznych (do 10 mm) w godzinowej wydajności
- minimalnego występowania drobnego metalowego pyłu w Twoim materiale
nie używaj tego separatora magnetycznego i skontaktuj się z naszym działem handlowo-technicznym w celu rekomendacji innego typu separatora magnetycznego lub zatwierdzenia użycia tego typu.

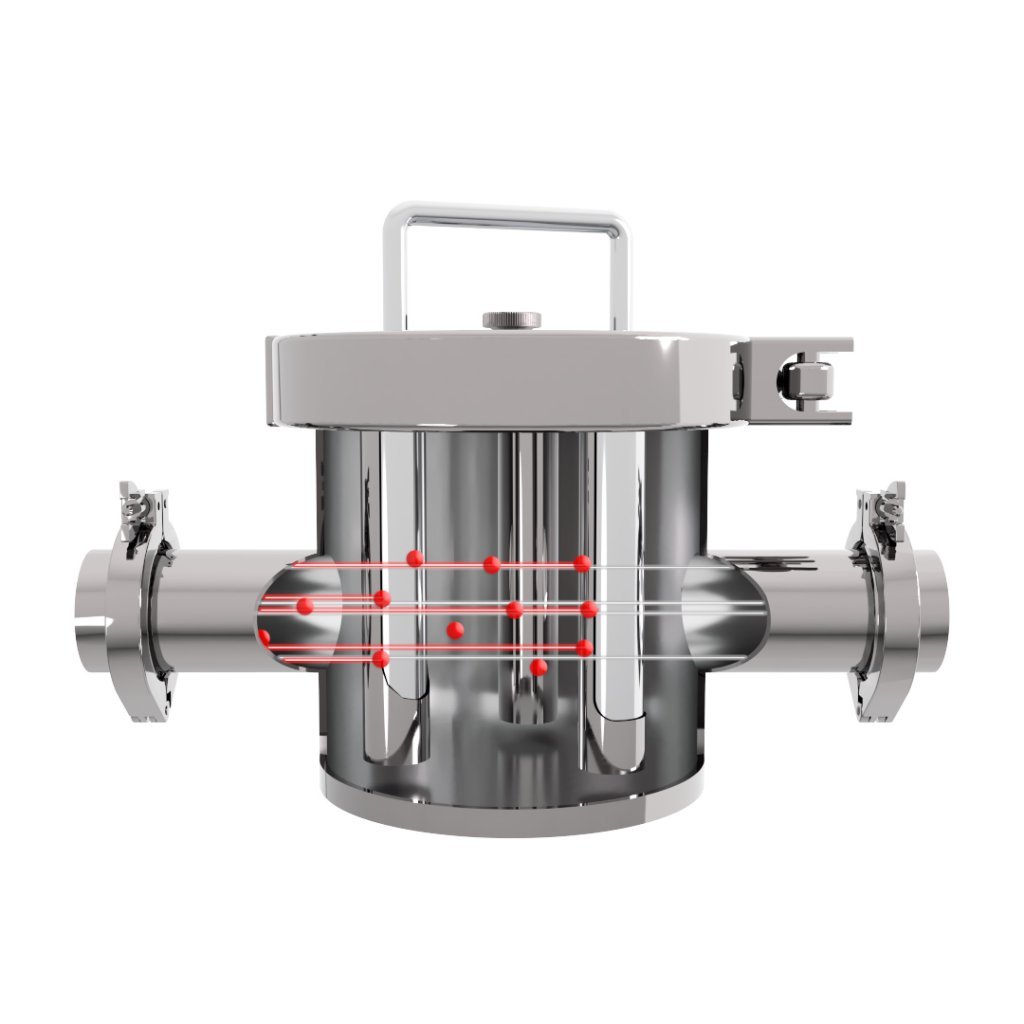

Pręty (rury) magnetyczne w separatorze magnetycznym są skonstruowane tak, aby wychwytywały jak najwięcej metalowych, magnetycznych zanieczyszczeń. Wszystko jednak zależy od ilości tych zanieczyszczeń magnetycznych występujących w Państwa materiale. Nie jest możliwe wiążące zagwarantowanie wychwycenia wszystkich zanieczyszczeń ferromagnetycznych. Zawsze należy wziąć pod uwagę konkretną technologię i wydajności. W razie potrzeby należy zastosować przed separator lub uzupełnić system innymi typami separacji magnetycznej. Prosimy nie polegać wyłącznie na tym jednym separatorze magnetycznym. Jeśli nie jesteś pewien, tego typu separatora magnetycznego nie używaj i w każdej chwili skontaktuj się z naszymi ekspertami w dziedzinie separacji magnetycznej.
Separatora magnetycznego nie używaj do separacji stali nierdzewnej (powszechnie nazywanej nierdzewką), nawet jeśli wydaje się magnetyczna/paramagnetyczna (taka bywa np. po przejściu przez różne rozdrabniacze lub po innych formach odkształceń; takie paramagnetyczne stale nierdzewne mogą być również używane do produkcji różnych sit).
Separator magnetyczny nie jest przeznaczony ani do separacji magnetycznej metali kolorowych (niemagnetycznych), ani do separacji magnetycznej elementów lub ich części zawierających metale ferromagnetyczne (np. wióry z tworzywa z wprasowanymi resztkami metalowych części). Jeśli potrzebujesz separować (oddzielać) także takie zanieczyszczenia ferromagnetyczne, tego separatora magnetycznego nie używaj i skontaktuj się z naszymi ekspertami w dziedzinie separacji magnetycznej, którzy doradzą, jakiego innego separatora magnetycznego użyć lub jakim typem uzupełnić Państwa zestaw separacyjny.

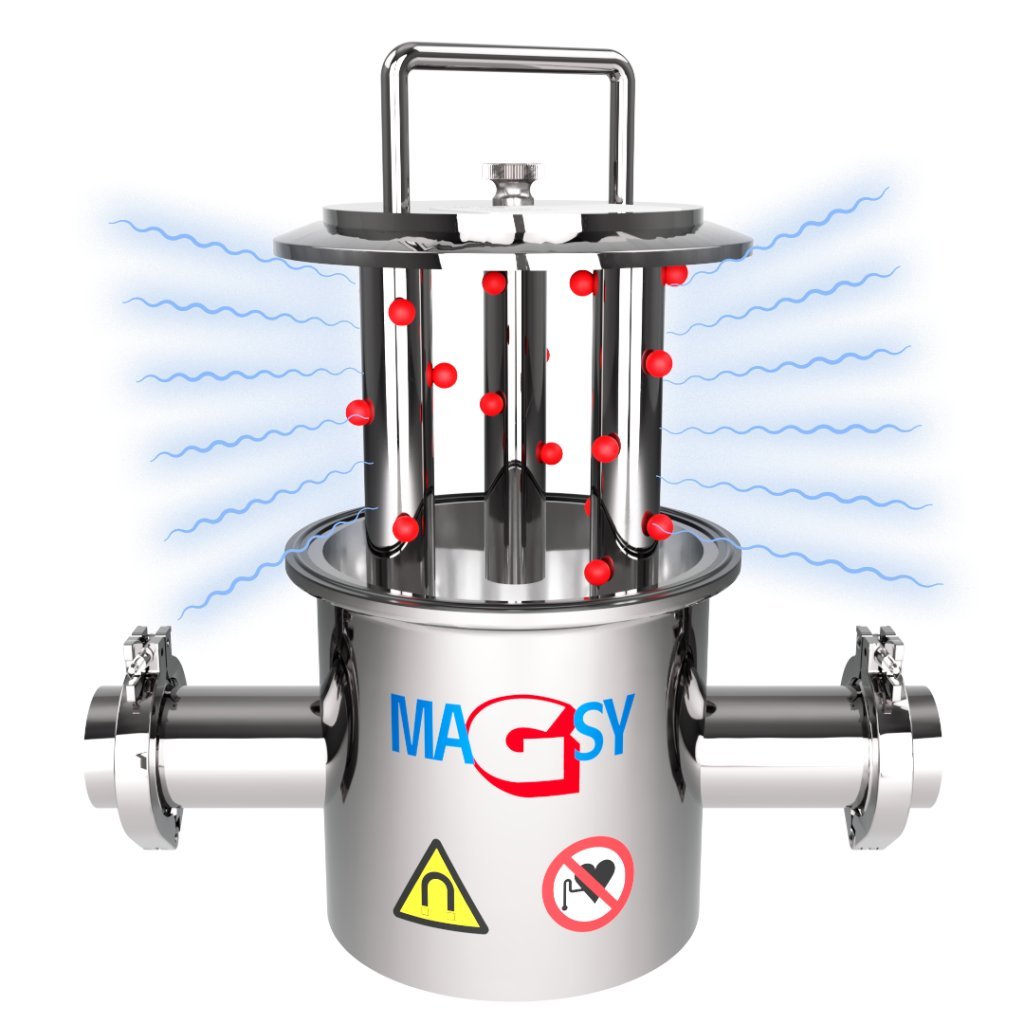

Konstrukcja separatora magnetycznego umożliwia podczas jego czyszczenia stosowanie wody do spłukiwania bez obawy, że jakakolwiek jego część zostanie uszkodzona przez wodę. Wszystkie komponenty są wodoodporne, bez ryzyka korozji. Do czyszczenia i spłukiwania nie używaj wody pod ciśnieniem.
Podczas czyszczenia separatora magnetycznego zachowaj szczególną ostrożność – rdzenie magnetyczne po wyjęciu są bardzo silne, a ich przyciągnięcie do metalowych przedmiotów może spowodować uraz przez przytrzaśnięcie/ściśnięcie. Nie odkładaj ich na nic metalowego/magnetycznego (stoły, ławy, policzki schodów, podłogi…). Uważaj również na „przeskakiwanie” poszczególnych komponentów separatora magnetycznego do siebie podczas czyszczenia.
Ten separator magnetyczny nie jest przeznaczony do stosowania w środowisku sklasyfikowanym jako strefa zagrożenia wybuchem (ATEX).
Separator magnetyczny jest przeznaczony wyłącznie do użytku wewnętrznego i zewnętrznego. W przypadku instalacji na zewnątrz należy regularnie kontrolować i konserwować symbole ostrzegawcze umieszczone na korpusie separatora magnetycznego.
Procedura pomiaru indukcji magnetycznej
Pomiar wykonuje się standardowym gaussmetrem z sondą o grubości 0,75 mm w miejscu konstrukcyjnie najwyższej indukcji magnetycznej – w miejscu nabiegunników, ewentualnie w najniższym punkcie łuku obwodu magnetycznego. Test powtarzamy 3 razy, za każdym razem w innym miejscu obwodu magnetycznego, a następnie obliczamy średnią indukcję magnetyczną.
Procedura pomiaru siły odrywania
Mierzymy wypolerowanym stalowym wzorcem o średnicy 10 mm i wysokości 20 mm. Pomiar wykonuje się w miejscu konstrukcyjnie najwyższej siły odrywania – w miejscu nabiegunników, ewentualnie w najniższym punkcie łuku obwodu magnetycznego. Rejestrujemy siłę, przy której nastąpiło oderwanie wzorca. Test powtarzamy 3 razy i obliczamy średnią siłę odrywania.
Dla informacji: 10 N = ok. 1 kg.
Jako potwierdzenie pomiaru i gwarancję zmierzonych wartości wystawiamy dokument; częścią dostawy każdego separatora magnetycznego jest oryginalny protokół pomiarowy wystawiony specjalnie dla Państwa konkretnego separatora magnetycznego (w protokole podajemy numer magazynowy i produkcyjny).
UWAGA:
Wynikowa siła odrywania oraz indukcja magnetyczna zależą od wielu czynników – np. od wymiarów wzorca, szczeliny powietrznej między wzorcem a badanym obwodem magnetycznym, grubości sondy pomiarowej, zanieczyszczenia powierzchni, obróbki powierzchni wzorca itd. Podawane wartości siły odrywania i indukcji magnetycznej zostały zmierzone w idealnych warunkach środowiska badawczego. Wartości te mogą jednak zmieniać się w zależności od konkretnego typu środowiska, gdzie np. warunki pracy i późniejsze zużycie mogą wpływać na efektywność produktu oraz wyniki pomiarów. Podawane wartości należy zatem traktować jako orientacyjne, a wszelkich odchyleń nie można uznawać za wadę w rozumieniu przepisów § 2095 oraz § 2161 ust. 1 lit. a) kodeksu cywilnego. W celu ustalenia dokładnej wartości indukcji magnetycznej i siły odrywania w konkretnym przypadku konieczne jest wykonanie własnego pomiaru. Jeżeli stwierdzone wartości siły odrywania nie są dla Państwa wystarczające, ponieważ nie będą odpowiadać podawanym wartościom, mogą Państwo skorzystać z gwarantowanej możliwości zwrotu towaru w ciągu 30 dni na warunkach podanych tutaj: https://magnetickeseparatory.cz/vraceni-zbozi/ i zakupić inny typ separatora magnetycznego. Te 30 dni służy właśnie do przetestowania towaru; po upływie tego terminu sprzedawca może odmówić przyjęcia zwrotu.
Copyright:
Nie wyrażamy zgody, nie życzymy sobie i niniejszym nie udzielamy nikomu żadnej zgody na kopiowanie poszczególnych części ani całego tekstu. Zabroniona jest również modyfikacja tekstu z użyciem identycznych sformułowań, prowadząca do podobieństwa znaczeniowego i zgodności z naszym tekstem. Nie życzymy sobie i nie zgadzamy się na jakiekolwiek umieszczanie naszego tekstu gdziekolwiek na innych stronach internetowych, w czasopismach branżowych, opracowaniach, pracach końcowych w szkołach średnich i wyższych bez uprzedniej zgody firmy Magsy. W przypadku prośby o wykorzystanie naszego tekstu lub jego części prosimy w każdej chwili skontaktować się z nami.
Parametry dodatkowe
| Kategoria: | Separatory magnetyczne przepływowe |
|---|---|
| EAN: | 8595134079180 |
| Masa rdzenia magnetycznego: | 4,4 kg |
| Materiał: | Stal nierdzewna DIN 1.4301, EN 10088, ČSN 17240, AISI 304, AKV 7 – stal chromowo-niklowa austenityczna niestabilizowana (X5CrNi |
| Liczba prętów magnetycznych: | 3 |
| Typ magnesu: | Neodym (NdFeB) |
| Wejście/wyjście: | DN 50 |
| Zakończenie: | Triclamp |
| Odporność magnetu na temperaturę: | 80 °C |
| Siła magnetyczna na rurce: | 10.900 Gs |
| Siła odrywania od rurki: | 85 N |
| Średnica prętów magnetycznych: | 27 mm |
| STAN PRODUKTU: | Nowy |
| Waga całkowita: | 8,5 kg |
| Wykonanie: | Standard |
| Wykończenie powierzchni korpusu: | Polerowanie, wartość Ra mniejsza niż: 0,1 µm |
| Wykończenie powierzchni rusztów i rur: | Polerowanie, wartość Ra mniejsza niż: 0,1 µm |
